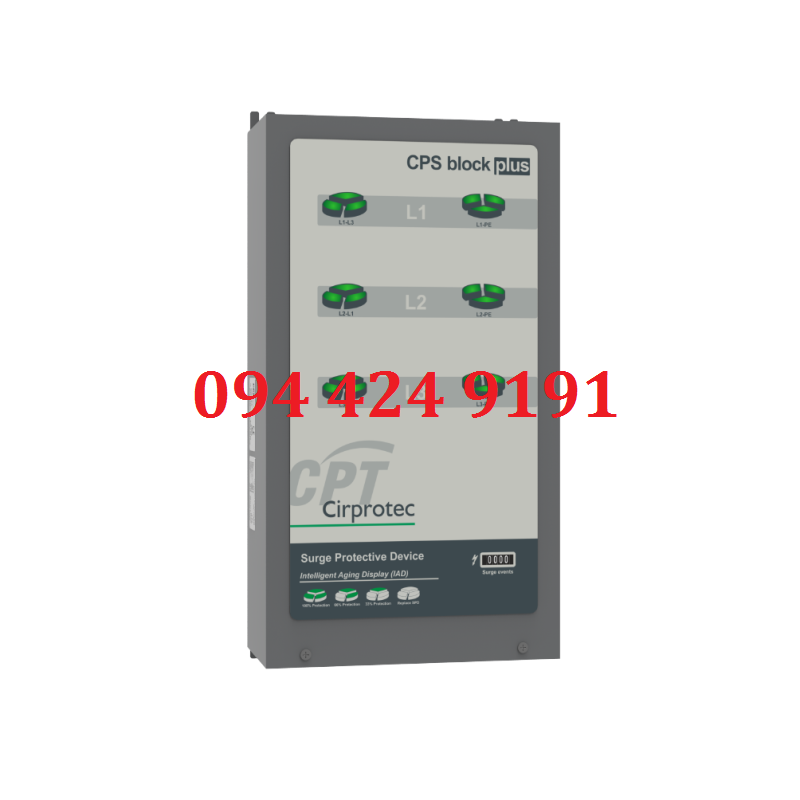

Đặc điểm mô tả chức năng cắt sét, cắt lọc sét Cps Block.
- Cắt sét 3 pha 230V Cps Block Plus bảo vệ Class II dòng cắt sét 120kA, 160kA, 200kA.
- Thiết bị cắt lọc sét 3 pha CPS BLOCK PLUS điện áp làm việc bình thường Un 230/400, sử dụng công nghệ lọc tần số lọc thông thấp lọc tiếng ồ EMI/RFI. Dòng cắt sét 120kA, 160kA, 200kA, 240kA. Có bộ đếm sét có khả năng đếm được 9999 số.
- Đặc điểm nổi bật hơn cả cả thiết bị cắt lọc sét CPS Block Plus là cắt lọc sét mắc song song không phụ thuộc vào việc gia tăng thêm tải.
- CPS Block Plus là một sản phẩm nổi trội và hơn hẳn dòng sản phẩm Cps Nano Plus của Cirprotec-Tây Ban Nha.
- Tủ cắt lọc sét Block Plus có khả năng thay thế Modul, nên tiết kệm cho quá trình bảo trì bảo hành.
- Cps Bock Plus lắp đặt phù hợp cho mạng điện TT 3 pha phù hợp cho các chung cư…

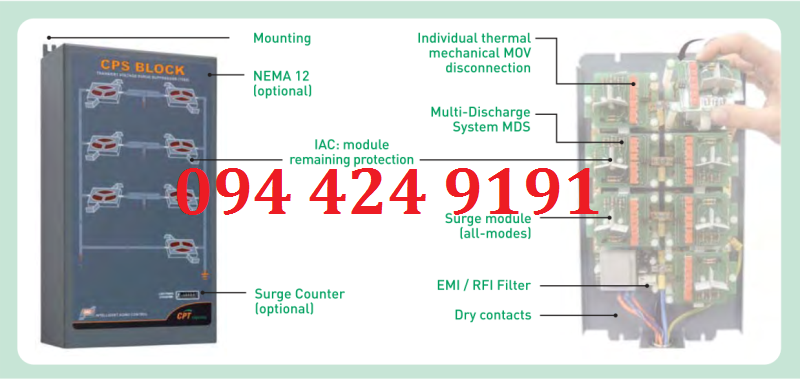

Hình ảnh: cấu tạo bên trong Cps Block Plus
Thông số kỹ thuật thiết bị cắt lọc sét CPS BLOCK PLUS.
- Sự khác nhau cơ bản giữa cắt sét Cps Block và Cps Block Plus ở mấy điểm sau:
- Cps Block chỉ là thiết bị cắt sét trong khi đó Cps Block Plus có thêm chức năng lọc tần số lọc tiếng ồn tại 40dB không phải lọc sét.
- Dòng cắt sét của Cps Block Plus lớn hơn lên tới 240kA xung 8/20µs trong khi đó Cps Block chỉ 200kA xung 8/20µs.
- Cắt lọc sét Cps Block Plus có thêm bố đếm sét đếm được 9999 số lần sét đánh lan truyền vào thiết bị trong khi đó cắt sét Cps Block thì không có chức năng đếm sét.
- Thông số chính cắt lọc sét Cps Block Plus
Số module bảo vệ | 7 modul |
Mạng điện tương thích | 3 Phase WYE |
IEC SPD Type | Class II |
UL SPD Type | Type 2 |
Mã đặt hàng với 240kA | 77798775 |
Tiêu chuẩn đáp ứng | IEC 61643-11; UL 1449 4th |
Thông số cắt sét theo tiêu chuẩn SPD IEC |
|
Điện áp làm việc bình thường Un | 230/400 |
Điện áp làm việc bình thường Un L-N | 230Vac |
Điện áp làm việc bình thường Un L-L | 440Vac |
Tần số làm việc cắt lọc sét Cps | 50/60Hz |
Dòng cắt sét lớn nhất Imax xung 8/20µs | 240kA |
Cầu chì dự phòng A/gG | 80A |
Thời gian đáp ứng tA | ≤ 1ns |
Công nghệ chế tạo chống sét Block | Ngắt kết nối nhiệt |
Thông số cắt sét theo tiêu chuẩn UL |
|
Dòng cắt sét bình thường In xung 8/20kA | 20kA |
Điện áp làm việc cực đại MCOV (L-N) | 320V |
Mức điện áp VPR (L-L) | 2000V |
Mức điện áp VPR (L-N) | 1000V |
Mức điện áp VPR (L-G) | 1000V |
Mức điện áp VPR (N-G) | 1000V |
Khả năng ngắt dòng ngắn mạch SCCR | 200kA |
Khả năng cắt đa xung MDS | Có |
Thông số khác chống sét lan truyền Cps Block Plus |
|
Hiển thị trạng thái làm việc từng Modul cắt sét | 100, 66, 33, 0 % |
Khả năng đếm sét Cps Block Plus | 0÷9999 |
Bộ lọc nhân tạo EMI | Có |
Khả năng lọc tiếng ốn của EMI | ≤ 40dB |
Hiển thị trạng thái làm việc cắt lọc sét Cps | LED |
Nhiệt độ làm việc Cps Block Plus | -400C÷700C |
Độ ẩm cắt lọc sét Block | 5%÷95% |
Độ kín chống bụi, chống nước | IP55 |
Cáp đấu nối cắt lọc sét Cps Block Plus | 2.5mm2 |
Kích thước DxRxS | 210 × 313 × 463mm |
Trọng lượng cắt lọc sét Cps Block Plus | 4.32kg |

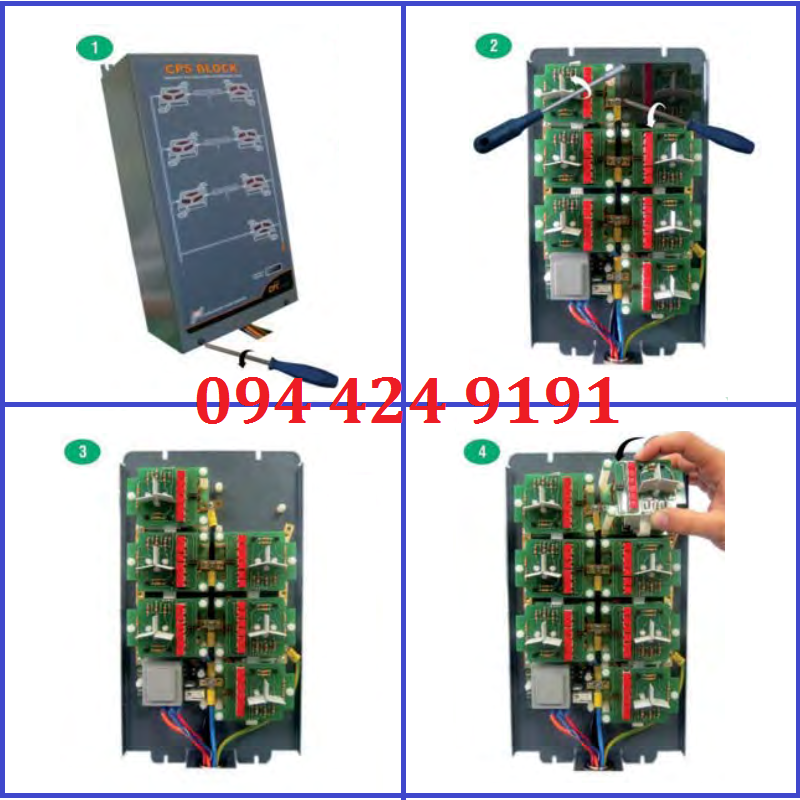

Hình ảnh: tính năng có thể thay thế Modul chống sét của CPS Bock Plus
- Cách chọn mã đặt hàng cho tủ cắt lọc sét CPS BLOCK PLUS theo định dạng 777987YZ trong đó Y ứng với khả năng cắt sét 120kA, 160kA, 200kA, 240kA & Z ứng với số pha và mức điện áp giữa P-N. Ví dụ: Khách hàng muốn chọn tủ cắt lọc sét 03 pha với dòng cắt sét 200kA, điện áp làm việc tủ cắt lọc sét Max 400V. Vậy mã hàng tủ cắt lọc sét CPS Block Plus sẽ là 777982003230
- Tủ cắt lọc sét CPS Block Plus có hiển thị trạng thái làm việc bằng đèn LED và có hiển thị % làm việc 100%, 66%, 33%, 0%. Khi đèn LED hiển thị của tủ cắt lọc sét CPS Block Plus về trạng thái 33% cần phải có kế hoặc thay thế về 0% cần phải thay thế Modul chống sét ngay.

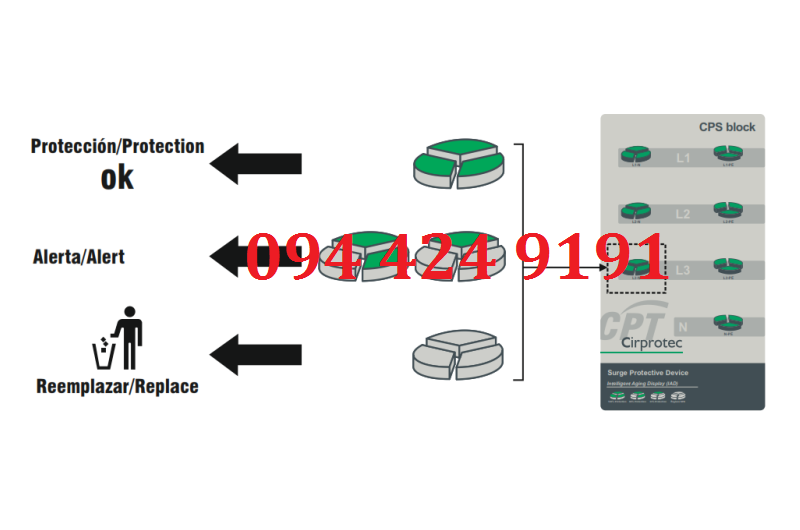

Hình ảnh: hiển thị trạng thái làm việc của Module cắt sét
Tư vấn vận hành lắp đặt, thay thế thiết bị cắt lọc sét Cps Block Plus.
- Khi lắp đặt thiết bị cắt lọc sét Cps Block Plus phải được thực hiện bởi chuyên gia hoặc cán bộ kỹ thuật có trình độ chuyên môn về chống sét.

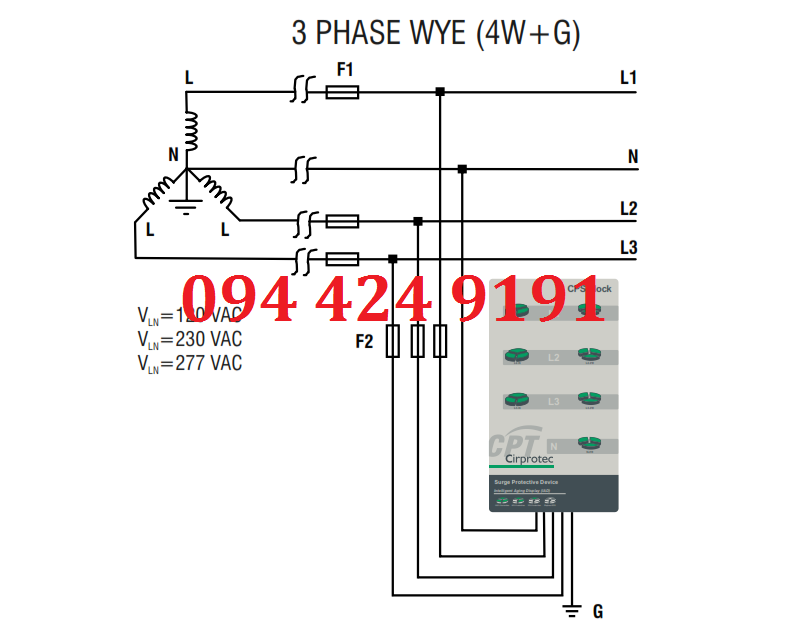

Hình ảnh: Sơ đồ đấu nối Cps Block Plus
- Khi giao hàng cho quý khách thiết bị cắt lọc sét Cps Block Plus có sẵn dây đấu nối bạn chỉ cẩn đấu đúng theo số đồ sau:

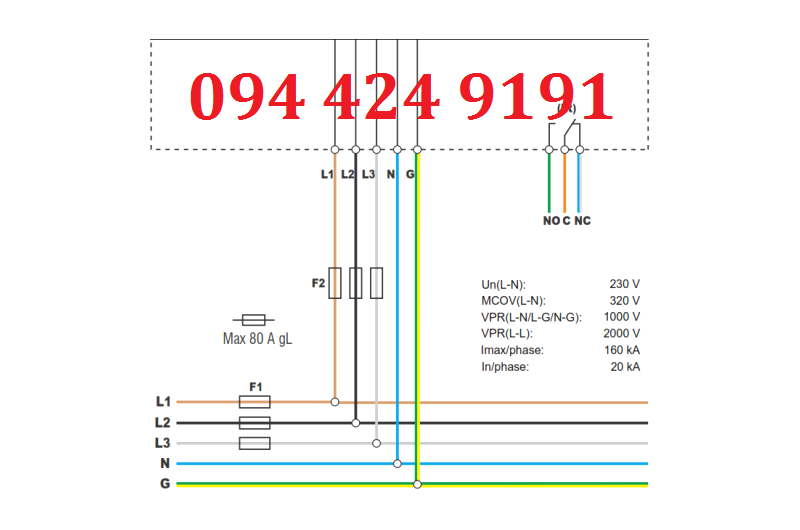

Hình ảnh: Màu dây đấu nối Cps Block Plus
Thông tin liên hệ về giá cả, catalogue cắt lọc sét Cps Block Plus.
- Mọi thông tin về đơn vị phân phối thiết bị cắt lọc sét CPS BLOCK PLUS xin vui lòng liên hệ với chúng tôi theo số mobile: 0978281637 hoặc Tel: 02466528821.
