Chức năng nhiệm vụ đặc điểm của tủ cắt lọc sét Prosurge-PSP-Series.
-Chức năng tủ chống sét Prosurge-PSP-Series được sản xuất nhằm chống lại các xung sét trực tiếp và các xung sét lan truyền trên đường dây hạ áp.
- Ứng dụng thiết bị chống sét Prosurge-PSP-Series sử dụng nhiều trong các lĩnh vực công nghiệp, thương mại, tòa nhà văn phòng, khối ngân hàng, khối quân sự, bệnh viện, trường học, trung tâm dữ liệu,…
- Các model dòng sản phẩm PSP-Series đạt tiêu chuẩn SPD Types Per ANSI / UL 1449 4th. Bảo vệ Type 1 và Type 2 trong hệ thống điện phân phối.
- Cắt lọc sét Prosurge PSP-Series được sản xuất theo công nghệ MOV kết hợp với ngắt kết nối nhiệt (PTMOV-Thermally Protected Metal Oxit Vasiter), có khả năng cắt dòng sét lớn lên tới 300kA xung 8/20µs.
- Chống sét lan truyền Prosurger-Series có đèn LED hiển thị trạng thái làm việc của thiết bị và trạng thái làm việc của các module cắt sét. Sản phẩm cắt lọc sét Prosurger-Series sản xuất vỏ bọc NEMA 4/4X có khả năng chống bụi và nước tốt nên có thể lắp đặt cả ngoài trời.

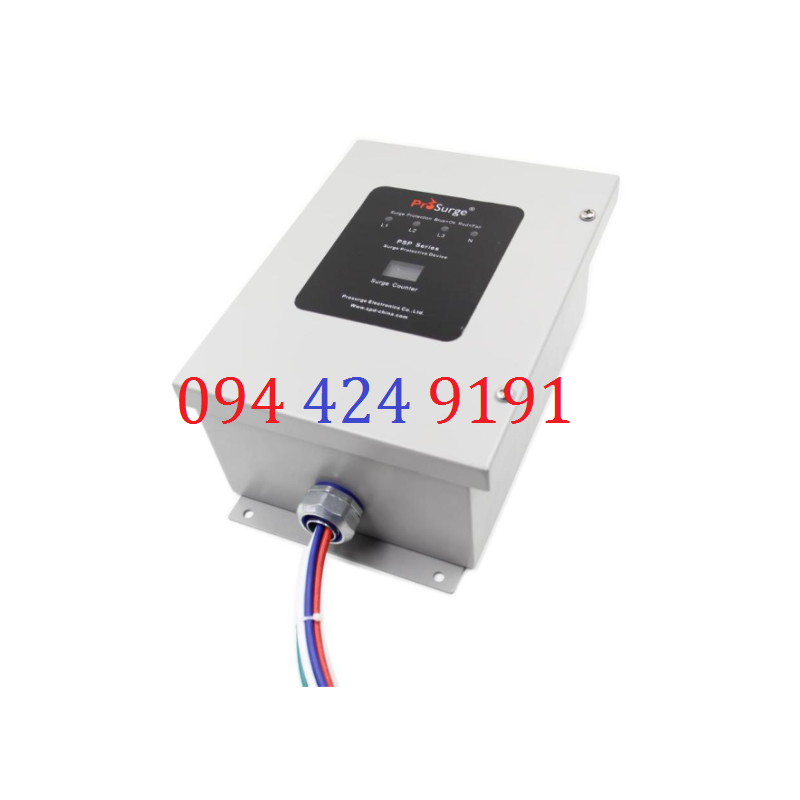

Hình ảnh: tủ chống sét Prosurge-PSP-Vỏ sắt
Bảng thông số kỹ thuật chính bộ chống sét lan truyền Prosurge-PSP-Series.
- Mã hàng Prosurge | PSP-Series |
- Tiêu chuẩn đáp ứng | ANSI/UL1449 4th edition, CSA C22.2 for Type1 SPD ANSI/UL1449 4th edition, CSA C22.2, UL1283 for Type2 SPD |
- Kiểu kết nối Prosuger-PSP-Series | Mắc song song |
- Dòng cắt sét bình thường In | 20kA xung 8/20µs |
- Dòng cắt sét lớn nhất Imax | Lên tới 300kA xung 8/20µs |
- Khả năng chịu dòng ngắn mạch Isscr | 200kArms |
- Thời gian đáp ứng | < 1ns |
- Lọc sét UL1283 EMI/RFI filter | -45dB 10kHz to 100MHz (chỉ có ở Type 2) |
- Có khả năng đếm xung sét từ | ≥ 200A có nút Reset |
- Kiểm tra | Nhấn giữ 2s |
- Chỉ thỉ trạng thái cấp nguồn | Normal=Blue LED ON |
- Chỉ thị trạng thái làm việc | Normal=Blue LED ON; Fail= LED tắt hoặc đỏ, Có còi, có tiếng BIP khi SPD hỏng |
- SPD 3 pha dây kết nối | 762mm length, L1=black; L2=red; L3=blue; N=white; PE=green |
- Dây kết nối cảnh báo đếm sét | 762mm length, C=red; NC=blue; NO=brown |
- Điều kiện làm việc | Nhiệt độ: -400C÷750C, độ ẩm: 5%÷95%, độ cao ≤ 3km |
- Kích thước/cân nặng loại vỏ nhựa | 200x150x100mm/1.59kg |
- Kích thước/cân nặng loại vỏ sắt | 286x200x120mm/4.30kg |
- Lỗ cáp ra | Ren ¾” |
- Vỏ hộp | NEMA4X với vỏ nhựa, NEMA4 với vỏ sắt |

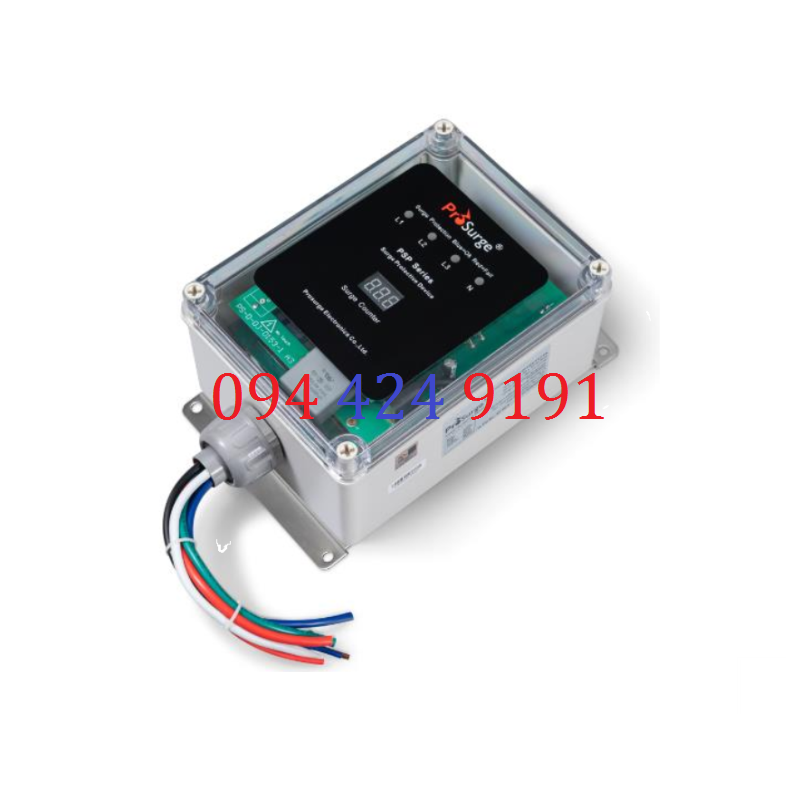

Hình ảnh: tủ chống sét Prosurge-PSP-Vỏ nhựa
- Cấp điện áp bảo vệ tại 6kV/3kA của thiết bị cắt sét 1 pha 2 dây+đất Prosurge PSP-Series. Un: 240Vac, 277Vac. Uc: 320Vac: L-N 1200Vac, L-G 1200Vac, N-G 1200Vac
- Cấp điện áp bảo vệ tại 6kV/3kA của thiết bị cắt sét 1 pha 2 dây+đất Prosurge PSP-Series. Un: 347Vac. Uc 420Vac: L-N 1500Vac, L-G 1500Vac, N-G 1500Vac
- Cấp điện áp bảo vệ tại 6kV/3kA của thiết bị cắt sét 3 pha 4 dây+đất Prosurge PSP-Series. Điện Un: 347/600Vac, Uc: 420Vac: L-N 1500Vac, L-G 1500vac, N-G 1500Vac, L-L 2500Vac
- Cấp điện áp bảo vệ tại 6kV/3kA của thiết bị cắt sét 3 pha 4 dây+đất Prosurge PSP-Series. Điện Un: 240/415Vac, 277/480Vac, Uc: 320vac: L-N 1200Vac, L-G 1200vac, N-G 1200Vac, L-L 2000Vac

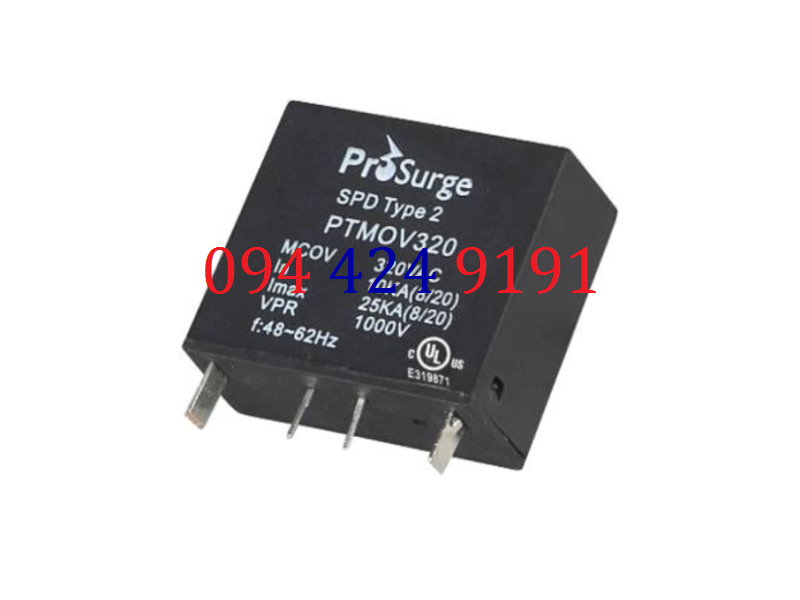

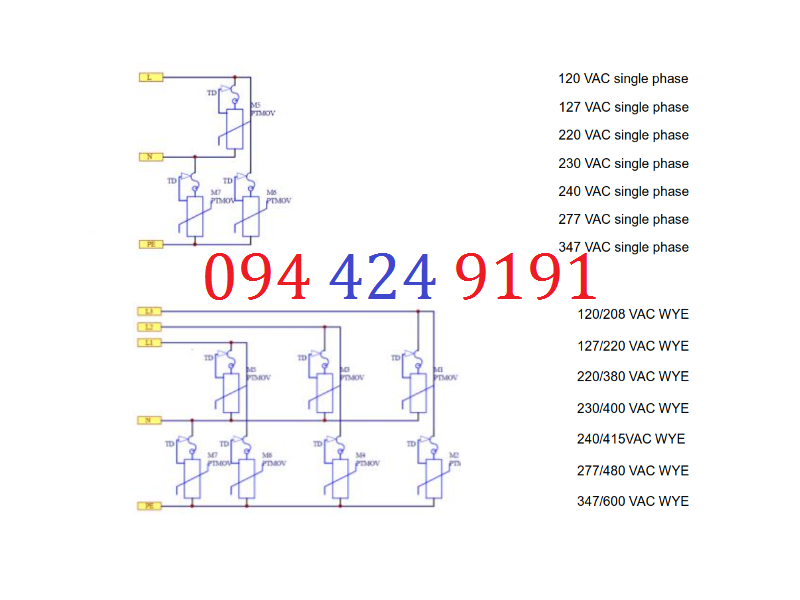

Hình ảnh: công nghệ cắt sét MOV kèm ngắt nhiệt Prosurge-PSP
Cách lựa chọn thiết bị chống sét lan truyền Prosurge-PSP-Series.
- Để lựa chọn thiết bị chống sét lan truyền PSP-Series của Prosurge các bạn cần xác định theo công thức sau:
+ PSP-Un-kA-M-T-CTA trong đó
+ PSP: Tên loại sản phẩm của Prosurge
+ Un: Điện làm làm việc bình thường: 240Vac, 277Vac, 347Vac
+ kA: Dòng cắt sét lớn nhất 25kA, 50kA, 100kA, 150kA, 200kA, 250kA, 300kA tương ứng: 11, 12, 22, 32, 42, 52, 62.
+ M: Vỏ bằng thép sơn tĩnh điện NEMA4. Không có chữ M tức vỏ bằng nhựa NEMA4X
+ T: Type 1=T1 thiết bị cắt sét không có lọc sét, Type2=TF2 bao gồm cả cắt sét và lọc sét
+ CTA: C=có bộ đếm sét, T=Test khả năng làm việc, A=Tích hợp cảnh báo xa
- Ví dụ: Lựa chọn thiết bị cắt lọc sét 3 pha 4 dây+đất, điện áp làm việc bình thường Un: 347Vac, dòng cắt sét In: 20kA, Imax: 300kA, Bảo vệ Type 2, vỏ hộp bằng kim loại, có kèm bộ đếm sét có tích hợp cảnh báo xa. Đáp án: Mã hàng: PSP347Y62MTF2CTA, hãng: Prosurge công nghệ Mỹ. Xuất xứ: China
Bảng chào giá cạnh tranh thiết bị cắt lọc sét Prosurge-PSP hay dùng cho mạng điện Việt Nam.
- Thiết bị cắt sét lan truyền bảo vệ Type 1, ANSI/UL1449 4th edition, CSA C22.2, dòng cắt sét bình thường In: 20kA xung 8/20µs, khả năng chịu dòng ngắn mạc SCCR 200kArm, dòng cắt sét lớn nhất Imax: 100÷300kA xung 8/20µs, công nghệ chế tạo TPMOV, bảo vệ đa chế độ, kích thước nhỏ gọn, có đèn LED chỉ thị trạng thái làm việc của thiết bị, vỏ bằng kim loại hoặc nhựa. Mạng điện 1 pha 2 dây+đất hoặc 3 pha 4 dây+đất. Mã hàng: PSP….. Xuất xứ: Prosurge-China. Đơn giá: Call 0944249191
- Bộ tủ cắt lọc sét lan truyền bảo vệ Type 2, mắc song song với tải bảo vệ, đạt tiêu chuẩn ANSI/UL1449 4th edition, CSA C22.2, UL1283, dòng cắt sét bình thường In: 20kA xung 8/20µs, dòng cắt sét cực đại Imax 100÷300kA xung 8/20µs, bộ lọc EMI/RFI -45dB tần số 10kHz to 100MHz. Có khả năng tích hợp cảnh báo xa, có còi báo động, có đèn hiển thị trạng thái làm việc của thiết bị. Độ kín NEMA 4x hoặc NEMA 4. Bảo vệ 1 pha 2 dây+đất hoặc 3 pha 4 dây+đất. Mã hàng: PSP… Xuất xứ: Prosurge-China. Đơn giá: Call 0944249191

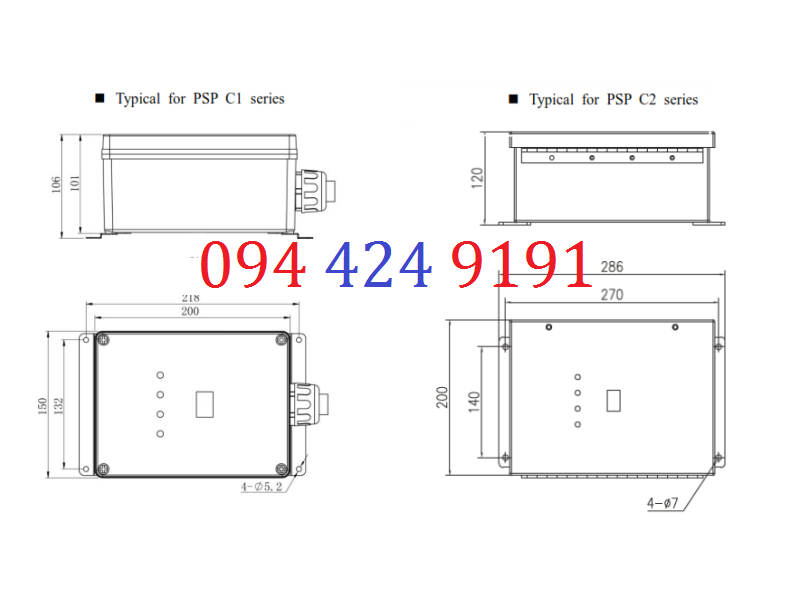

Hình ảnh: kích thước tủ cắt lọc sét Prosurge-PSP-Series
Hướng dẫn vận hành lắp đặt bộ chống sét Prosurge-PSP-Series.
- Thiết bị cắt sét, cắt lọc sét Prosurge-PSP lắp đặt song song với tải tiêu thụ. Lắp đặt tại Type 1 hoặc Type 2 trong mạch điện phân phối.
- Trên thiết bị cắt sét 3 pha Prosurge-PSP đã có đánh dấu sẵn dây đấu nối: L1=black; L2=red; L3=blue; N=white; PE=green
- Dây kết nối cảnh báo xa của PSP-Prosurge theo thứ tự: C=red; NC=blue; NO=brown.
Chống sét lan truyền Prosurge-PSP có độ kín NEMA4 hoặc NEMA4X nên có thể lắp đặt trong nhà hoặc ngoài trời (không khuyến khích).
