Thi công hệ thống tiếp địa như thế nào là đạt chuẩn.

- Tùy thuộc vào thổ nhưỡng từng vùng, mặt bằng và hiện trạng tại công trường mà có những giải pháp thi công hệ thống tiếp địa khác nhau. Tuy nhiên một hệ thống tiếp địa phải tuân thủ những nguyên tắc sau:

- Trị số điện trở phải thích hợp với tiêu chuẩn ngành và yêu cầu của CĐT, đối với Việt Nam thì hệ thống tiếp địa cho chống sét trực tiếp phải có trị số ≤ 10Ω. Trị số điện trở hệ thống tiếp địa an toàn điện ≤ 4Ω. Trị số điện trở hệ thống tiếp địa Viễn Thông ≤ 2Ω.

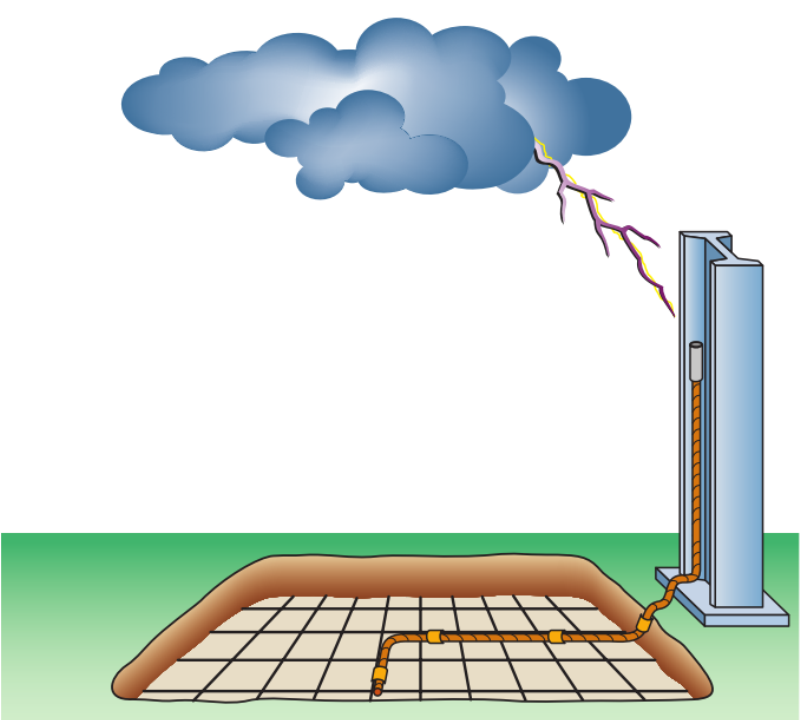

Hình ảnh: hệ thống tiếp địa dạng lưới

- Hệ thống tiếp địa phải có điện trở ổn định theo mùa, có độ bền cơ học cao, chống bị ăn mòn.

- Tất cả các hệ thống tiếp đều phải được liên kết đẳng thế với nhau.

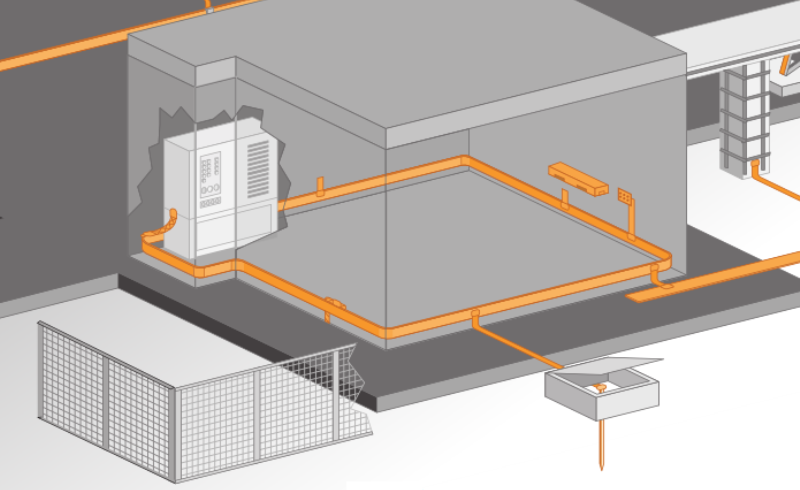

Hình ảnh: dùng lập là đồng làm vòng đẳng thế

- Thành phẩn của hệ thống tiếp địa hoàn chỉnh gồm:

+ Các điện cực thẳng đứng sử dụng bằng đồng, nhôm, sắt, thép,…Dạng tròn hoặc hình chữ L. Dạng tròn thì dễ dàng thi công hơn dạng V. Cọc tròn có nhiều loại như cọc đồng đỏ, cọc đồng vàng, cọc thép mạ đồng, cọc thép mạ kẽm

+ Khoảng cách các cọc có chiều dài lớn hơn hoặc bằng chiều dài của cọc. Do tính chất giao thoa của các điện cực, nếu khoảng cách nhỏ hơn chiều dài cọc thì cũng được nhưng gây lãng phí không cần thiết

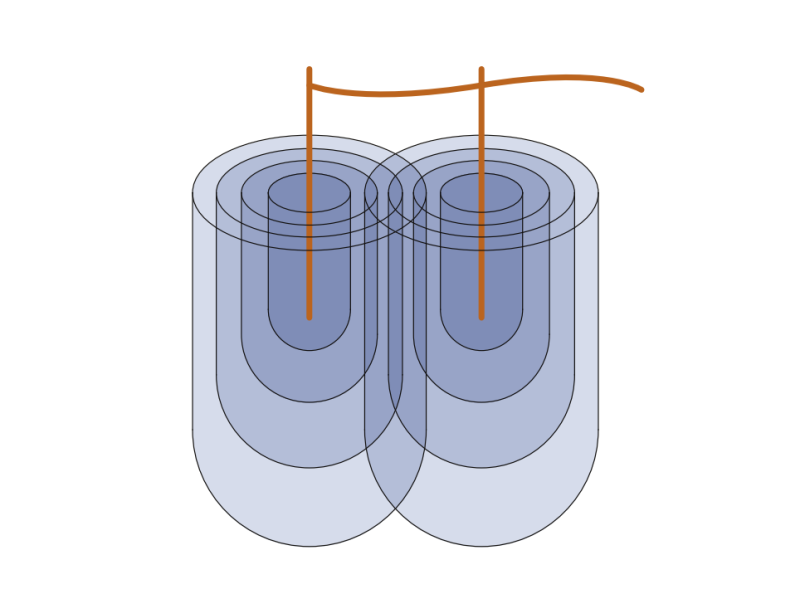

Hình ảnh: khoảng cách các điện cực lớn hơn hoặc bằng điện cực

+ Các điện cực nằm ngang vật liệu bằng đồng, nhôm, sắt, thép. Dạng tròn hoặc dạng lập là như 25x3mm.

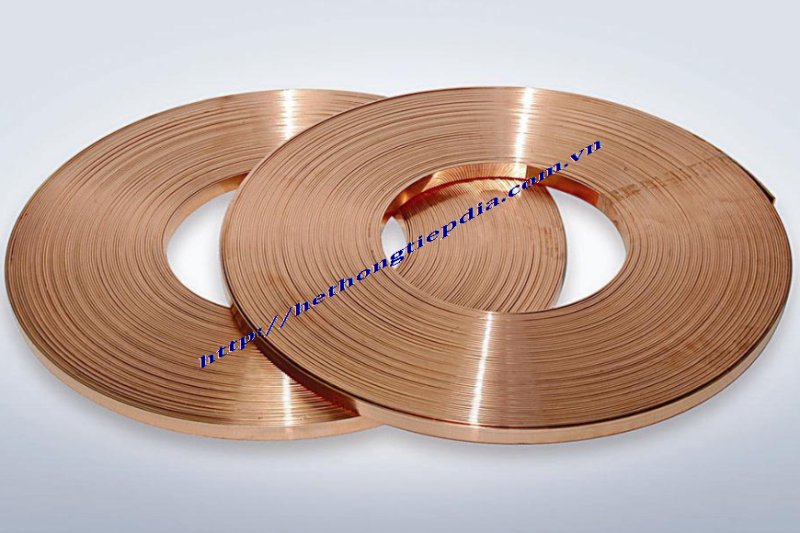

Hình ảnh: băng đồng tiếp địa 25x3mm

+ Liên kết giữa điện cực thẳng đứng và nằm ngang bằng kẹp, hàn điện, hàn hóa nhiệt.

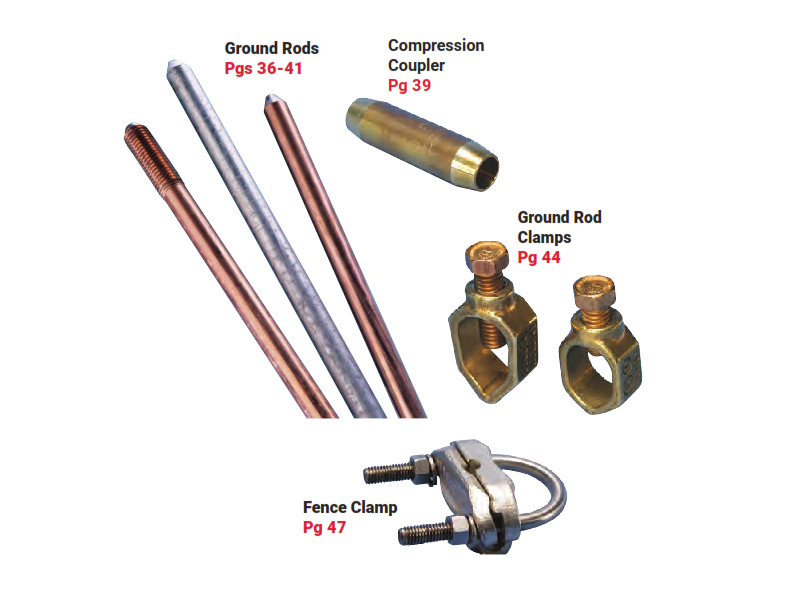

Hình ảnh: các phụ kiện liên quan tới hệ thống tiếp địa

+ Hợp chất làm giảm và ổn định điện trở tiếp địa hiện có rất nhiều hãng như: Sanearth-Việt Nam, Powefill-Mỹ, GEM25A-Mỹ, GEMgw-Việt Nam, GEMtvt-Việt Nam.
