Trung tâm dữ liệu Data center là 1 tòa nhà, hay một phần của tòa nhà nơi để chứa hệ thống máy tính và các thành phần liên quan. Chống sét cho Data center vui lòng gọi: 0944249191
Tư vấn cách lựa chọn thiết bị cắt lọc sét phù hợp công suất của Ups.
- Nhiều nhà cung cấp bộ lưu điện đã tích hợp thiết bị chống sét lan truyền bên trong Ups, khi tăng công suất của Ups thì thiết bị chống sét này sẽ không còn phù hợp
- Tích hợp vào bên trong Ups khi thiết bị chống sét bị hỏng sẽ khó thay thế, khó bảo trì. Nên lắp đặt tủ cắt lọc sét bên ngoài để tiện cho quá trình bảo trì.
- Việc lắp đặt cắt sét mắc song song chỉ giới hạn được đỉnh áp vẫn gây hư hỏng cho Ups cần lắp đặt bộ cắt lọc sét mắc nối tiếp, vì nhờ có bộ lọc làm giảm nhanh đột biến dv/dt giúp Ups được đảm bảo không bị hỏng khi có sét đánh.
- Nguyên tắc lựa chọn bộ tủ cắt lọc sét có dòng tải lớn hơn hoặc bằng công suất của Ups. Nếu chọn tủ cắt lọc sét lớn hơn nhiều dòng tải lớn nhất của Ups càng tốt nhưng gây tốn kém.
- Công thức tính toán lựa chọn thiết bị cắt lọc sét 1 pha theo Ups dựa công thức dưới đây.
+ P = U*I trong đó:
+ P = Công suất UPS 1 pha đơn vị tính kVA
+ U = Điện áp 1 pha 220Vac
+ I = Cường độ dòng điện
+ Ta có I = P/U sẽ lựa chọn tủ cắt lọc sét 1 pha có khả năng chịu tải lớn hơn hoặc bằng tải của Ups
+ Ví dụ: Chọn tủ cắt lọc sét 1 pha phù hợp với với UPS 1 pha công suất lớn nhất 14kVA.
Lời giải: Thay vào ta tìm được I = P/U = 14.000/220 = 63A
+ Đáp án: Tủ cắt lọc sét 1 pha dòng tải 63A SRF163-TSG+TDS là phù hợp với UPS 1 pha công suất 14kVAC

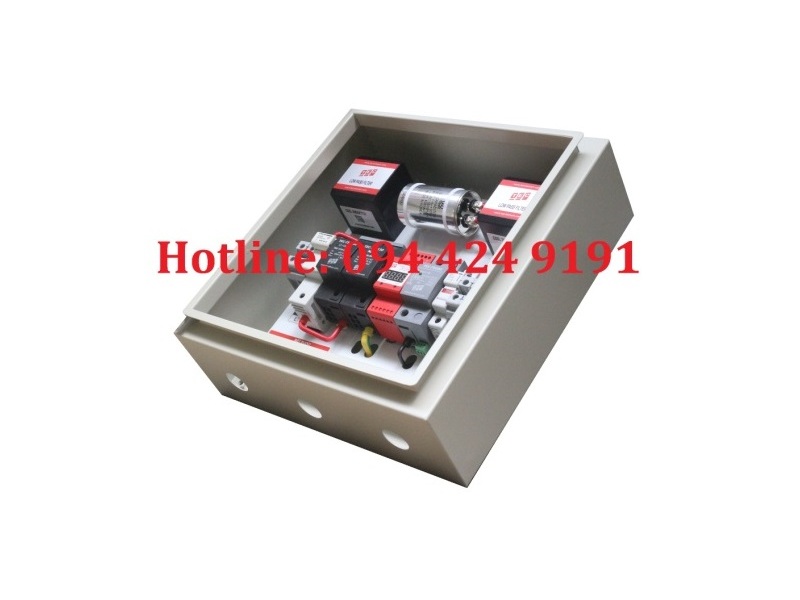

Hình ảnh: tủ cắt lọc sét 1 pha 63A TEC SRF
- Công thức tính toán lựa chọn thiết bị cắt lọc sét 3 pha theo Ups dựa công thức dưới đây.
+ P = U*I*√3 trong đó
+ P = Công suất UPS 3 pha đơn vị tính kVA
+ U = Điện áp 3 pha 380Vac
+ I = Cường độ dòng điện
+ Ta có I = P/(U*√3) sẽ có được dòng tải lớn nhất của Ups, từ đó ta chọn bộ cắt lọc sét có dòng tải lớn hơn hoặc bằng I.
+ Ví dụ: Lựa chọn thiết bị cắt lọc sét 3 pha loại mắc nối tiếp phù hợp với Ups có công suất lớn nhất là 80kVA.
+ Lời giải: Như vậy ta đã có P = 80kVA, U = 380Vac thay vào công thức I = P/(U*√3) = 80.000/(380*√3) = 121.69A. Theo nguyên lý chọn bộ tủ cắt lọc sét có dòng tải lớn hơn hoặc bằng tải lớn nhất UPS ta chọn loại 125A là phù hợp
+ Đáp án: Bộ cắt lọc sét 3 pha 125A SRF3125-TSG+TDS là phù hợp với công suất UPS 80kVA

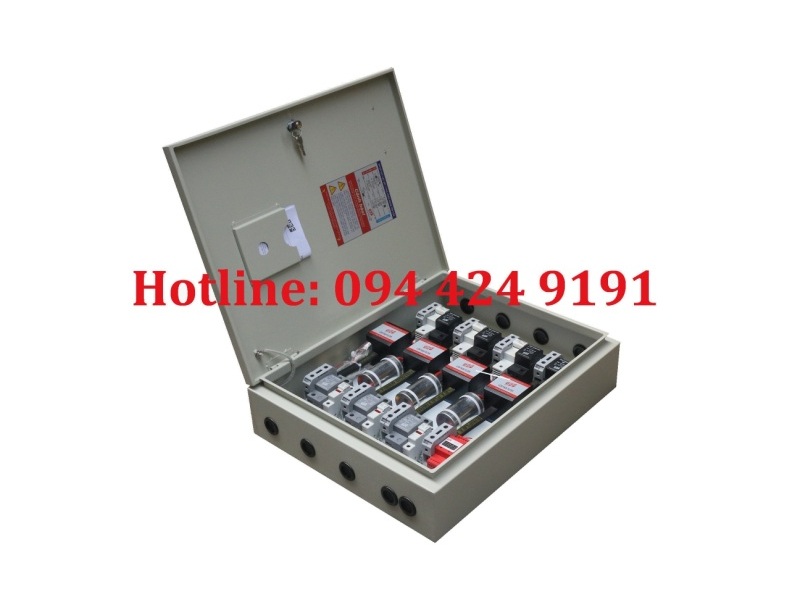

Hình ảnh: bộ cắt lọc sét 3 pha 125A SRF3125
- Bảng tra lựa chọn tủ cắt lọc sét dựa theo công suất Ups
Công suất Ups 1 pha | Tủ cắt lọc sét 1 pha phù hợp |
0÷1.5kVA | Tủ cắt lọc sét 1 pha 8A SRF18-TSG-TDS |
1.5÷3kVA | Tủ cắt lọc sét 1 pha 16A SRF116-TSG-TDS |
3÷4kVA | Tủ cắt lọc sét 1 pha 20A SRF120-TSG-TDS |
4÷7kVA | Tủ cắt lọc sét 1 pha 32A SRF132-TSG-TDS |
7÷9kVA | Tủ cắt lọc sét 1 pha 40A SRF140-TSG-TDS |
9÷14kVA | Tủ cắt lọc sét 1 pha 63A SRF163-TSG-TDS |
14÷25kVA | Tủ cắt lọc sét 1 pha 125A SRF1125-TSG-TDS |
Công suất Ups 3 pha | Bộ cắt lọc sét 3 pha phù hợp |
0÷20kVA | Bộ cắt lọc sét 3 pha 32A SRF332A-TSG-TDS |
20÷25kVA | Bộ cắt lọc sét 3 pha 40A SRF340A-TSG-TDS |
25÷40kVA | Bộ cắt lọc sét 3 pha 63A SRF363A-TSG-TDS |
40÷80kVA | Cắt lọc sét 3 pha 125A SRF3125A-TSG-TDS |
80÷120kVA | Cắt lọc sét 3 pha 200A SRF3200A-TSG-TDS |
120÷200kVA | Cắt lọc sét 3 pha 315A SRF3315A-TSG-TDS |
