Tư vấn thiết kế hệ thống chống sét cho trung tâm dữ liệu Data center
Trung tâm dữ liệu Data center là 1 tòa nhà, hay một phần của tòa nhà nơi để chứa hệ thống máy tính và các thành phần liên quan. Chống sét cho Data center vui lòng gọi: 0944249191
Tư vấn thiết kế, tư vấn lắp đặt hệ thống chống sét lan truyền cho tòa nhà cao tầng, chung cư cao cấp.
- Trước xu thế của thời đại hiện này rất nhiều tòa nhà cao tầng mọc ra, các chung cư cao tầng ngày càng nhiều. Hầu như chủ đầu tư chỉ mới quan tâm tới hệ thống chống sét trực tiếp & hệ thống tiếp địa, chưa để ý tới hệ thống chống sét lan truyền.
Hình ảnh: hệ thống chống sét trực tiếp cho tòa nhà
- Trong phạm vi bài viết này sẽ đưa tư vấn thiết kế và dự toán chống sét lan truyền cho tòa nhà cao tầng gồm 15 tầng. Với đường truyền Intenet 10Gb, đường điện thoại có 02 line từ nhà mạng vào tòa nhà
Tại sao cần phải lắp các thiết bị chống sét lan truyền cho các tòa nhà, chung cư cao cấp.
- Khi xẩy ra hiện tượng sét đánh trực tiếp vào kim thu sét thì sẽ gây ra tình trạng sét cảm ứng làm hỏng các thiết bị điện, thiết bị điện tử nhậy cảm xung quanh.
- Khi sét đánh trực tiếp vào đường dây điện, dây cáp Internet, đường Tel, đường truyền riêng. Hoặc đánh trực tiếp vào khu vực gần tòa nhà cũng sẽ gây tình trạng hỏng các thiết bị điện, điện tử.
- Do vậy để tránh tình trạng hỏng gây đình trệ thiệt hại về mặt kinh tế cần lắp đặt các thiết bị chống sét đánh trực tiếp, đánh lan truyền, đánh cảm ứng vào các đường dây chạy vào tòa nhà.
Giải pháp hệ thống chống sét lan truyền cho đường điện lực và đường truyền thông gồm có.
- Chống sét lan truyền qua đường điện lực EVN bảo vệ 3 cấp: Cắt sét Class 1 tại tủ điện tổng 3 pha từ trạm biến áp vào, cắt sét Class 2 tại tủ điện 3 pha tại các tầng, cắt sét Class 3 tại các tủ điện 1 pha.

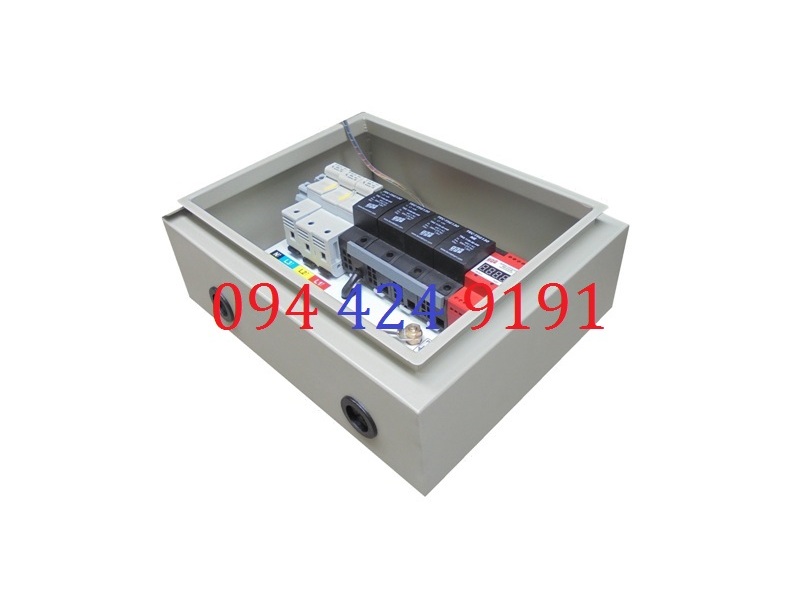

Hình ảnh: thiết bị chống sét EVN bảo vệ Class 1
- Chống sét đánh lan truyền trên đường truyền thông bao gồm đường điện thoại và đường truyền Internet

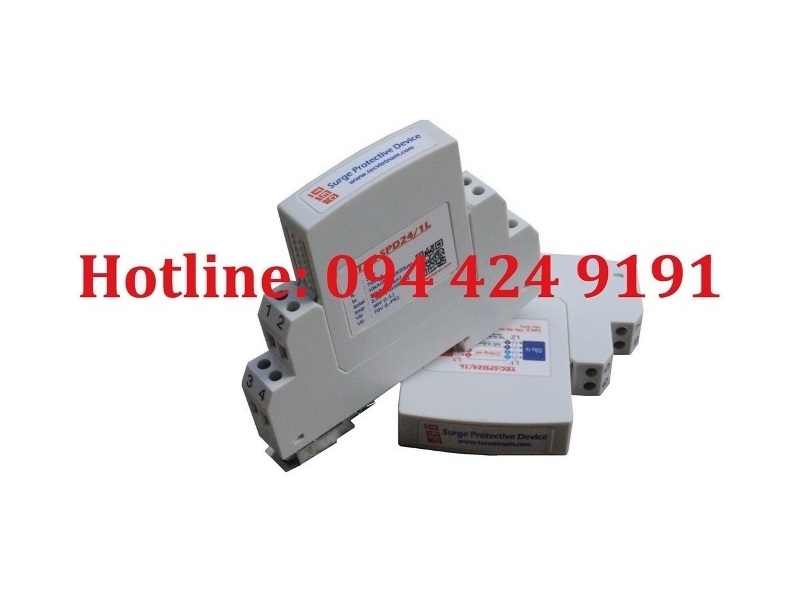

Hình ảnh: thiết bị cắt lọc sét điện thoại SPD
Dự toán kinh phí vật tư thiết bị chống sét lan truyền cho tòa nhà 15 tầng.
- Với mức chi phí khoảng 125 triệu là quý khách hàng đã có một hệ thống chống sét lan truyền tương đối hoàn chỉnh. Với đường điện lực EVN được bảo vệ 3 lớp & đường truyền thông bảo vệ từ kênh thuê bao vào tòa nhà.

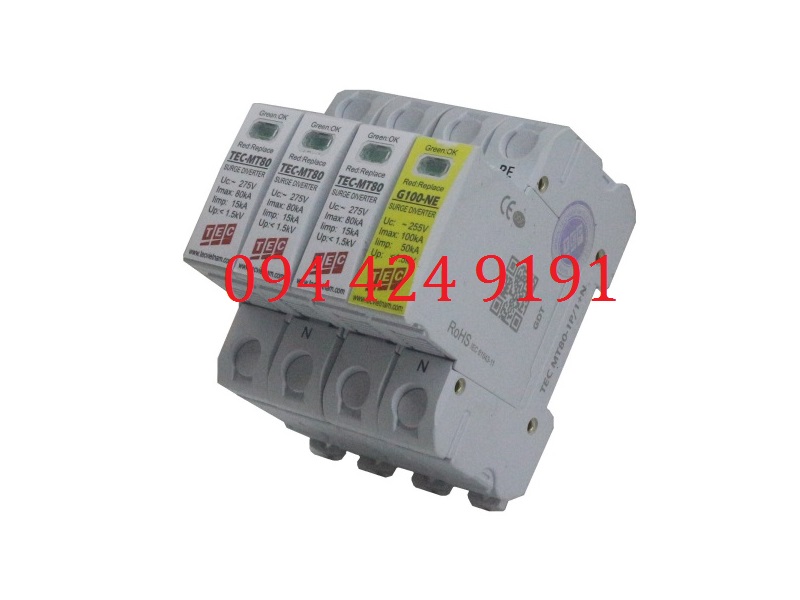

Hình ảnh: thiết bị chống sét EVN bảo vệ Class 2
- Vật tư thiết bị gồm có những đầu mục sau để Quý khách hàng tham khảo vào lựa chọn cho phù hợp:
+ Thiết bị cắt sét sơ cấp, bảo vệ Type 1, lắp tại tủ điện tổng 3 pha TEC SD3130-TSG | : 01 bộ |
+ Thiết bị cắt sét thứ cấp, bảo vệ Type 3, lắp tại tủ 3 pha tại các tầng TEC MT80-3P | : 15 cái |
+ Thiết bị cắt sét thứ cấp, bảo vệ Type 3, lắp tại tủ điện 1 pha TEC MT50 | : 30 cái |
+ Thiết bị chống sét cho line điện thoại từ trung kế nhà cung cấp vào tòa nhà TEC SPD | : 2 cái |
+ Thiết bị cắt lọc sét cho đường truyền Intenet tốc độ tới 10Gb Obo ND-CAT6 A-EA | : 01 cái |
+ Cáp Cu/Pvc tiết diện 1x16mm2 | : 80m |
+ Cáp Cu/Pvc tiết diện 1x6mm2 | : 100m |
+ Vật tư phụ cho quá trình lắp đặt, như đầu cốt, băng keo, gen,… | : 01 lô |
+ Nhân công triển khai lắp đặt vật tư thiết bị chống sét | : 01 ht |

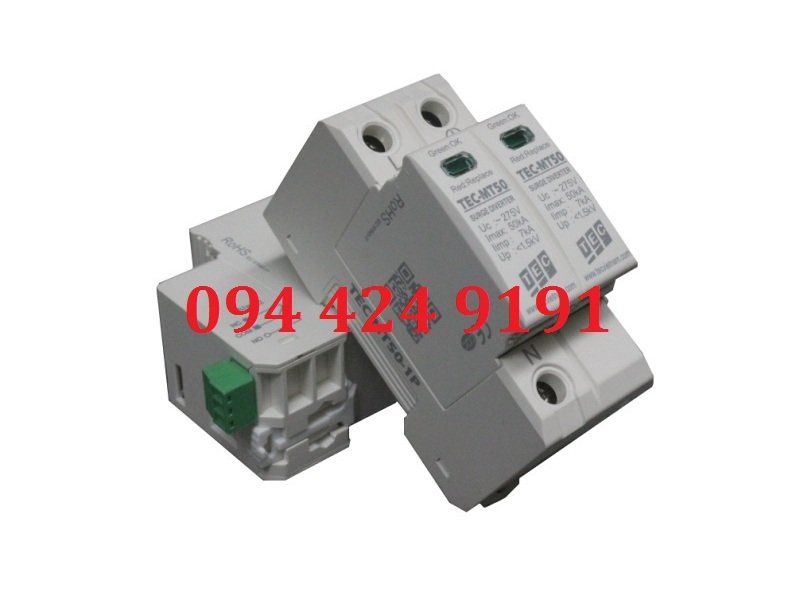

Hình ảnh: thiết bị chống sét EVN bảo vệ Class 3
- Tư vấn thiết kế hệ thống chống sét lan truyền cho tòa nhà cao tầng, chung cư cao cấp, Building vui lòng liên hệ theo số 0978281637, Tel: 02466528821. Chúng tôi hy vọng sẽ làm hài lòng quý khách hàng với chất lượng dịch vụ và sản phẩm mà chúng tôi đem lại.
Trân trọng !
