Đặc điểm ứng dụng thiết bị chống sét 1 pha, 3 pha công nghệ SG.
- Cảm ơn quý khách hàng đã sử dụng thiết bị chống sét của đơn vị chúng tôi !
- Xin Quý vị hãy đọc kỹ tài liệu này trước khi sử dụng và hãy lưu giữ cẩn thận cùng với sự tồn tại của thiết bị nhằm phục vụ chúng cho việc khai thác hiện tại và tương lai trong điều kiện dịch chuyển.
- Thiết bị cắt sét gắn trên DIN 01 pha, và 03 pha lắp đặt dễ dàng trong tủ điện 01 pha và 03 pha.
- Cắt sét TEC SD25/50 có khả năng bảo vệ Class 1 và Class hay Type 1, Type 2. Thiết bị chống sét TEC SD25/50 được lắp đặt ở đầu nguồn điện tổng trong tủ điện phân phối.
- Dòng cắt sét bảo vệ Type 1 Iimp L-N/N-PE: 25/50kA Iimp, Imax L-N/P-E: 100/100kA xung 8/20µs.

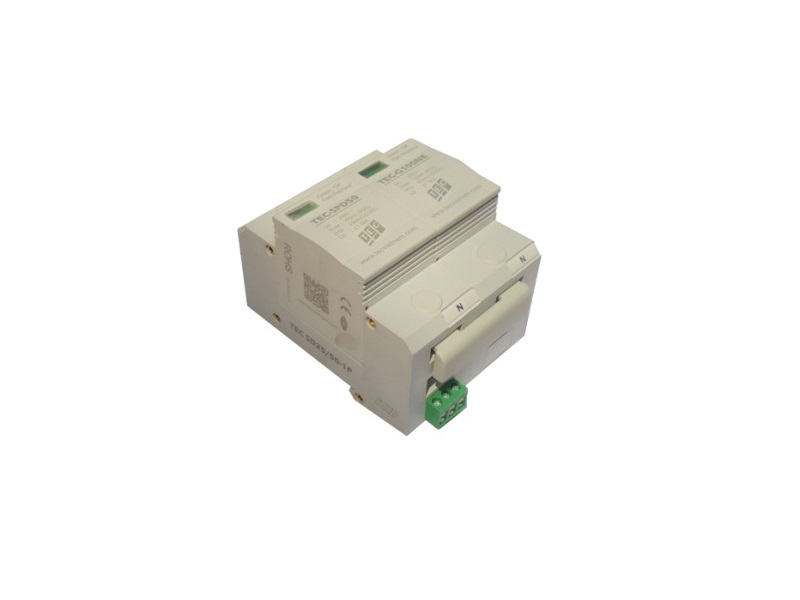

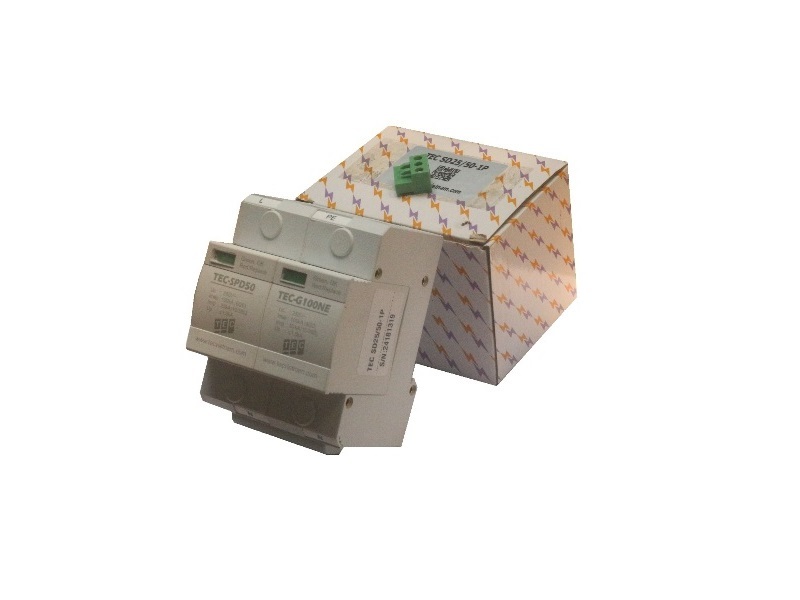

Hình ảnh:
Thông số kỹ thuật chính cắt sét công nghệ Spark Gap (SG).
Tên, số hiệu | SD25/50-1P | SD25/50-3P |
Điện áp làm việc bình thường, Un | 220÷240Vac | 220/380Vac |
Số pha | 01 pha, 2 dây+E | 03 pha, 4 dây+E |
Tần số làm việc (Hz) | 50/60Hz | |
Mạng điện sử dụng thích hợp | TN-C, TN-C-S, TN-S, TT | |
Cấu hình bảo vệ | L-N & N-PE | L1-N, L2-N, L3-N & N-PE |
Các đấu nối | Mắc song song | Mắc song song |
Công nghệ chế tạo | Spark Gap (SG) | |
Điện áp làm việc liên tục cực đại Uc | ≥ 255Vac | ≥ 255Vac |
Max. back up fuse (L) | 250gG | 250gG |
Khả năng chịu dòng ngắn mạch | ≥ 25kArms | ≥ 25kArms |
Khả năng thoát sét tại xung (10/350µs): [LN]/[N-PE] (Iimp) | ≥ 25/50 kA | ≥ 25/50 kA |
Khả năng thoát xung (8/20 µs) : [L-N]/[NPE] (In) | ≥ 50/50 kA | ≥ 50/50 kA |
Khả năng thoát xung (8/20 µs) : [L-N]/[NPE] (Imax) | ≥ 100/100 kA | ≥ 100/100 kA |
Mức điện áp bảo vệ tương ứng với mỗi module: [L-N] /[N-PE] (Up) | ≤ 1,5 kV /≤ 1,5 kV | ≤ 1,5 kV /≤ 1,5 kV |
Thời gian đáp ứng xung (tA) | ≤ 100 ns | ≤ 100 ns |
Khả năng chịu quá áp (TOV) [L-N](Ut) | ≥ 440 V/120min | ≥ 440 V/120min |
Khả năng chịu quá áp (TOV) [N-PE] (Ut) | ≥ 1200V/200ms | ≥ 1200V/200ms |
Cổng tín hiệu cảnh báo xa | Có, dạng tiếp điểm khô dry contact | |
Cửa sổ cảnh báo trạng thái SPD (L-N/N-PE) | Chỉ thị màu trực quan: Xanh-OK, Đỏ-Lỗi | |
Nhiệt độ làm việc, độ ẩm | -20°C to 80°C, 95% tại 25°C không ngưng tụ | |
Chất liệu vỏ | Nhựa nhiệt dẻo, UL94Vo, IP20 | |
Kiểu lắp đặt | Gắn trên DIN Rail 35mm: Đã ghi rõ L, N và PE. | |
Dây dẫn đấu nối cắt sét | 10-35mm2, dài không quá 40cm | |
Dây dẫn đấu nối cảnh báo xa | Max 1.5mm2 | |
Module bảo vệ | Có thể tháo rời dễ dàng để đảm bảo công tác bảo trì và kiểm tra/thay thế nóng | |
Kích thước | Bằng 4 MCB đơn-70mm x90mm x 66m | Bằng 8 MCB đơn-140mm x90mm x 66m |
Phù hợp tiêu chuẩn | IEC 61643-11 Type 1+2 # Class B+C | |

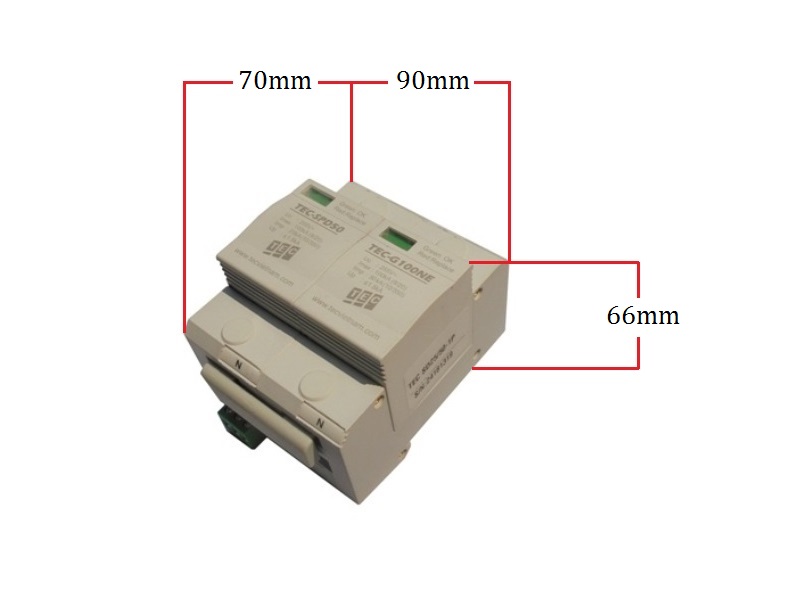

Hình ảnh: kích thước TEC SD25/50
Bảng giá tham khảo thiết bị chống sét công nghệ Spark Gap
- Giá mang tính chất tham khảo có thể thay đổi mà không cần báo trước, đơn giá chưa bao gồm VAT và nhân công lắp đặt.
- Tiến độ cung cấp hàng hóa tùy thuộc vào số lượng cũng như thời điểm, thường với số lượng ít hàng hóa có sẵn trong kho.
- Thiết bị chống sét 1 pha 2 cực, cấu hình bảo vệ L-N & N-E sử dụng công nghệ Spark Gap. Bảo vệ Type 1+Type 2 trong mạch điện phân phối. Dòng cắt sét Type 1 Iimp (L-N/N-PE): 25/50kA xung 10/350µs, dòng cắt sét Type 2 Imax: L-N/N-PE): 100/100kA xung 8/20µs. Thời gian đáp ứng tA ≤ 100ns. Mã hàng: SD25/50-1P, thương hiệu TEC, xuất xứ: Việt Nam. Đơn giá: 6.300.000 vnđ/bộ.
- Bộ cắt sét 3 pha 4 cực, sử dụng công nghệ SG (Spark Gap). Điện áp làm việc bình thường U: 220/380Vac, điện áp làm việc liên tục cực đại Uc: 255Vac. Bảo vệ Class 1+Class 2 trong mạch điện phân phối. Dòng cắt sét Class 1 Iimp (L-N/N-PE): 25/50kA xung 10/350µs, dòng cắt sét Class 2 Imax: L-N/N-PE): 100/100kA xung 8/20µs. Thời gian đáp ứng tA ≤ 100ns. Mã hàng: SD25/50-3P, thương hiệu TEC, xuất xứ: Việt Nam. Đơn giá: 12.600.000 vnđ/bộ.

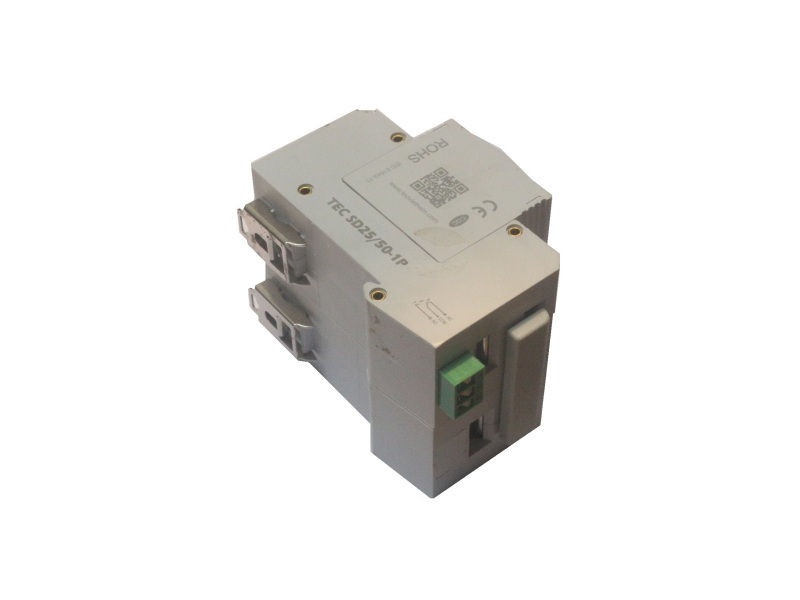

Hình ảnh:
Tư vấn cách đấu nối và lắp đặt thiết bị cắt sét SG.
- Lưu ý: Không đấu nối dây dài quá 40cm để đảm bảo chống sét hiệu quả.
- Trên thiết bị ghi rõ L, L1, L2, L3. N và E. Đấu đúng cực và dây không quá 40cm.
- Trên module cắt sét bảo vệ L-N có màn hình hiển thị trạng thái làm việc của thiết bị, khi cờ xanh Oke, cờ đỏ cẩn thay thế.
- Trên module cắt sét bảo vệ N-PE có màn hình hiển thị trạng thái làm việc của thiết bị, khi cờ xanh Oke, cờ đỏ cẩn thay thế.
- Thiết bị chống sét TEC SD25/50 cần phải đấu nối với hệ thống tiếp địa có trị số điện trở ≤ 4Ω.
Hình ảnh:
Thông tin liên hệ sản phẩm chống sét SD25-50.
- Quý khách hàng cần Catalogue cũng như tư vấn thiết kế, tư vấn lắp đặt thiết bị cắt sét sử dụng công nghệ SG vui lòng gọi hotline: 0944249191.
- Ngoài sản phẩm chống sét sử dụng công nghệ Spark Gap của TEC Việt Nam chúng tôi còn phân phối sản phẩm chống sét công nghệ SG của Lpi-Úc
