Đặc điểm ứng dụng chống sét lan truyền Critec Erico TSG11302S.
- Thiết bị cắt sét 1 cực TSG11302Ssử dụng công nghệ TSG (Trigger Spark Gap) có khả năng dập xung sét tốt, có độ bền cao.
- Chống sét TEC TSG11302S có đặc điểm hơn hẳn các công nghệ khác là có mồi nhử để kích hoạt điện áp mở cho Module cắt sét thấp hơn hẳn các công nghệ khác như SG, MOV,…
- Khi điện áp kích hoạt cho module cắt sét xuống thấp đồng nghĩa với việc điện áp dư sẽ thấp. Đem lại hiệu quả bảo vệ cho các thiết bị điện tử nhậy cảm.
Điểm khác nhau và giống nhau giữa thiết bị cắt sét Erico TSG11302S và Tec TSG130.
- Gần như mọi thông số kỹ thuật, kích thước cách đấu nối lắp đặt của Module cắt sét Critec TSG11302S và Tec TSG130 đều giống nhau.

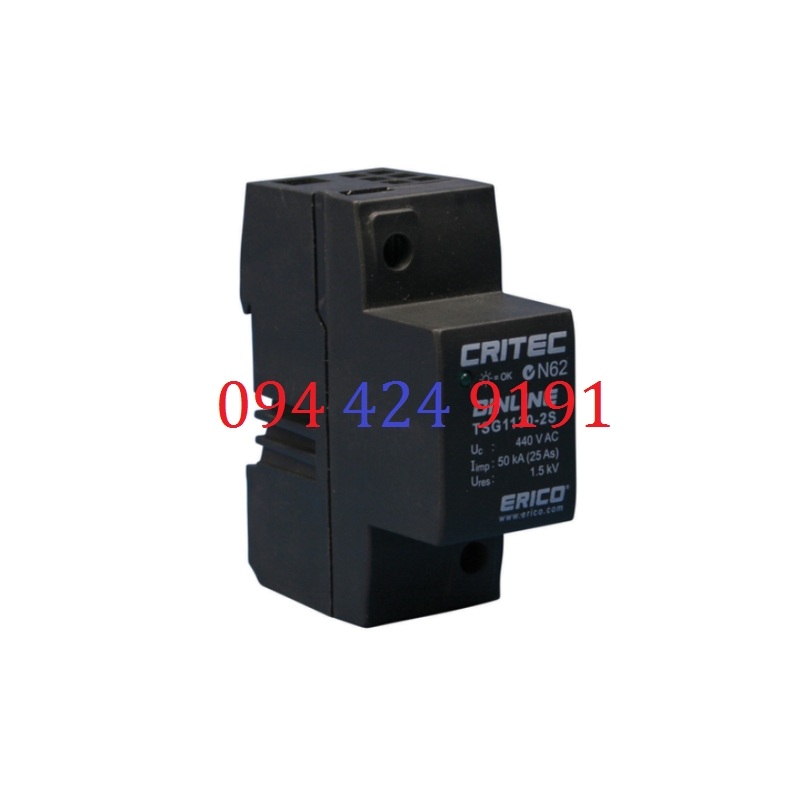

Hình ảnh: module cắt sét Critec TSG11302S
- Điểm khác nhau cơ bản giữa hai sản phẩm này chỉ là xuất xứ, giá thành và thời gian cấp hàng. Về điểm này thì TEC TSG130 nổi trội hơn giá cạnh tranh hơn. Thời gian cấp hàng gần như tức thì không phải chờ đợi.
- Kết luận: Quý khách lựa chọn Module cắt sét TEC TSG130 thay cho Module cắt sét Critec TSG11302S là một lựa chọn đáng được cân nhắc.
Hình ảnh: module cắt sét Tec TSG130
Thông số kỹ thuật cắt sét 1 cực Erico TSG11302S
- Dưới đây là bảng thông số kỹ thuật chính của module cắt sét Erico TSG11302S
- Mã hàng chống sét lan truyền Critec | : TSG11302S |
- Xuất xứ TSG11302S | : Critec Erico |
- Điện áp làm việc bình thường Un | : 240Vac |
- Điện áp làm việc liên tục cực đại Uc | : 440Vac |
- Mức điện áp bảo vệ Up tại 3kA xung 8/20µs | : < 1500V |
- Mức điện áp bảo vệ Up tại 20kA xung 8/20µs | : < 2300V |
- Dòng cắt sét lớn nhất xung 8/20 µs Imax | : 130kA |
- Dòng cắt sét lớn nhất xung 10/350 µs Iimp | : 50kA |
- Dòng ngắn mạch tại Un Issrc | : 43kA |
- Dòng rò module cắt sét | : < 2.2mA |
- Cấu hình bảo vệ | : L-N hoặc L-PE |
- Công nghệ chế tạo | : TSG (Triggered Spark Gap) |
- Tần số làm việc | : 50-60Hz |
- Định mức độ kín | : IP 20, NEMA®-1 |
- Lắp đặt chống sét lan truyền SPD | : DIN35mm |
- Vỏ bao quanh cắt sét TEC TSG11302S | : Nhựa dẻo đặt UL® 94V-0 |
- Hiển thị trạng thái làm việc | : LED xanh Oke, đỏ cần thanh thế |
- Nhiệt độ làm việc | : -40 to 80 °C |
- Trọng lượng | : 300g |
- Kích thước Rộng x Cao x Sâu | : 36x90x68mm |
- Tiêu chuẩn đáp ứng | : IEC® 61643-1 Class I, Class II;ANSI®/IEEE® C62.41.2-2002 Cat A, Cat B, Cat C;ANSI®/IEEE® C62.41.22002 Scenario II, Exposure 3, 100 kA 8/20 μs, 10 kA 10/350 μs |
Hướng dẫn vận hành lắp đặt cắt sét Critec TSG11302S.
- Module chống sét Erico TSG11302S lắp đặt trên DIN 35mm.
- Cắt sét 1 cực Critec TSG11302S dùng để bảo vệ cấu hình L-N, hoặc L-PE. Đối với mạng điện Việt Nam TT thì nên sử dụng cấu hình L-N & N-PE. Tức là mua thêm 1 cực chống sét bảo vệ N-PE nữa để lắp đặt cho điện 1 pha.
- Vị trí bảo vệ của Erico TSG11302S thường bảo vệ Cấp 1, Class 1, Type 1.
- Chống sét lan truyền TSG11302S có đèn LED hiển thị trạng thái làm việc của thiết bị, khi LED xanh 0ke, khi LED đỏ hoặc tắt cần thay thế.
Thông tin liên hệ sản phẩm Critec TSG11302S.
- Mọi thông tin về giá bán, catalogue, lắp đặt thiết bị chống sét lan truyền Erico TSG11302S vui lòng liên hệ mobile: 0978281637, tel: 02466528821.
- Chúng tôi hy vọng đem đến cho các bạn trải nghiệm tốt nhất, phù hợp nhất với chi phí Quý khách hàng bỏ ra.
Trân trọng cám ơn.
