Chống sét cho cây xăng Petrolimex quan trọng như thế nào?
Cây xăng là khu vực có nguy cơ cháy nổ cao do tồn tại hơi xăng dầu và hệ thống điện hoạt động liên tục. Khi xảy ra sét đánh trực tiếp hoặc sét lan truyền, hậu quả có thể gây:
- Hỏng trụ bơm nhiên liệu
- Cháy thiết bị điện
- Mất dữ liệu hệ thống quản lý
- Gián đoạn kinh doanh
- Nguy cơ cháy nổ nghiêm trọng
Chính vì vậy, chống sét cho cây xăng Petrolimex không chỉ là yêu cầu kỹ thuật mà còn là giải pháp bắt buộc nhằm đảm bảo an toàn vận hành và bảo vệ tài sản.
Các nguy cơ sét tại cửa hàng xăng dầu
Sét đánh trực tiếp
Sét có thể đánh trực tiếp vào:
- Cột canopy
- Mái che cây xăng
- Bồn chứa nhiên liệu
- Cột đèn
- Khu vực trạm biến áp
Dòng sét lớn có thể gây phá hủy thiết bị và tạo nguy cơ cháy nổ cực kỳ nguy hiểm.
Sét lan truyền qua đường điện
Đây là dạng phổ biến nhất tại cây xăng hiện nay.
Xung sét lan truyền có thể đi theo:
- Đường nguồn điện
- Đường tín hiệu
- Cáp mạng
- Camera giám sát
- Hệ thống POS bán hàng
Dù không bị sét đánh trực tiếp, hệ thống vẫn có thể hỏng hoàn toàn do quá áp.
Sét cảm ứng
Khi sét đánh gần khu vực cây xăng, điện từ trường sinh ra có thể gây cảm ứng điện áp lên dây dẫn và thiết bị điện tử.
Các thiết bị dễ hỏng gồm:
- PLC
- Bộ điều khiển trụ bơm
- Camera IP
- Switch mạng
- Máy tính quản lý

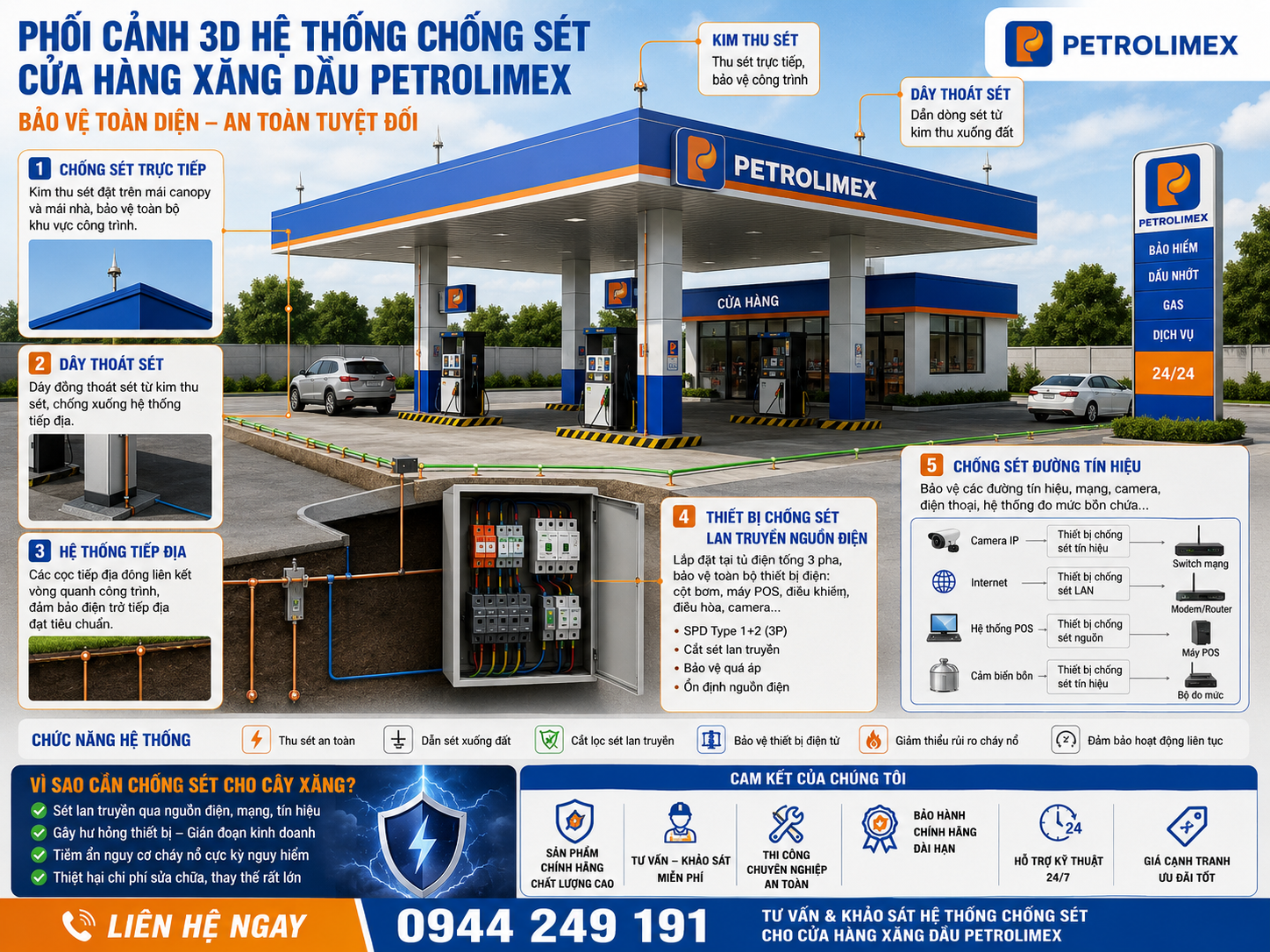

Hệ thống chống sét cho cây xăng gồm những gì?
Một hệ thống chống sét hoàn chỉnh thường gồm 3 phần chính:
Chống sét trực tiếp
Hệ thống này giúp thu và dẫn dòng sét xuống đất an toàn.
Bao gồm:
- Kim thu sét
- Cọc tiếp địa
- Dây thoát sét
- Hệ thống liên kết đẳng thế
Chống sét lan truyền SPD
Đây là phần cực kỳ quan trọng đối với cây xăng hiện đại.
SPD giúp bảo vệ:
- Tủ điện tổng
- Trụ bơm
- Hệ thống camera
- Máy POS
- Hệ thống quản lý bán hàng
Hệ thống tiếp địa
Tiếp địa giúp:
- Xả dòng sét
- Ổn định điện áp
- Giảm điện áp dư
- Tăng hiệu quả SPD
Điện trở tiếp địa cần đạt theo tiêu chuẩn kỹ thuật để đảm bảo an toàn.
Thiết bị chống sét lan truyền cho cây xăng
SPD Type 1
SPD Type 1 thường được lắp tại tủ điện tổng nhằm cắt dòng sét lớn từ bên ngoài đi vào hệ thống điện.
Ứng dụng:
- Tủ MSB
- Đầu nguồn điện tổng
SPD Type 2
SPD Type 2 dùng để bảo vệ các tải phía sau sau khi dòng sét đã được giảm bởi Type 1.
Ứng dụng:
- Tủ phân phối
- Tủ điều khiển
SPD Type 3
SPD Type 3 bảo vệ thiết bị điện tử nhạy cảm.
Ví dụ:
- Camera
- Máy tính
- Bộ điều khiển
- POS bán hàng
So sánh SPD Type 1, Type 2 và Type 3
Loại SPD | Chức năng | Vị trí lắp | Mức bảo vệ |
|---|---|---|---|
Type 1 | Cắt sét trực tiếp | Tủ tổng | Cao |
Type 2 | Chống sét lan truyền | Tủ phân phối | Trung bình |
Type 3 | Bảo vệ thiết bị điện tử | Gần tải | Tinh lọc |
Vì sao cây xăng Petrolimex cần chống sét lan truyền?
Hệ thống điện tử ngày càng nhiều
Cây xăng hiện đại sử dụng:
- Trụ bơm điện tử
- Camera IP
- Máy POS
- Hệ thống mạng
- Máy in hóa đơn
- Hệ thống quản lý tự động
Các thiết bị này rất nhạy cảm với xung sét.
Nguy cơ cháy nổ cao
Xăng dầu là môi trường dễ cháy. Một sự cố điện do sét có thể gây hậu quả nghiêm trọng.
Giảm thiểu gián đoạn kinh doanh
Khi hệ thống điện bị hỏng:
- Không thể bán hàng
- Mất dữ liệu
- Gián đoạn vận hành
- Chi phí sửa chữa lớn
SPD giúp giảm đáng kể rủi ro này.
Nguyên lý hoạt động của thiết bị chống sét SPD
Khi xuất hiện quá áp do sét:
- SPD phát hiện điện áp bất thường
- Thiết bị chuyển dòng sét xuống tiếp địa
- Điện áp dư được giảm xuống mức an toàn
- Hệ thống điện tiếp tục hoạt động ổn định
Quá trình này diễn ra trong thời gian cực ngắn nhằm bảo vệ tải khỏi hư hỏng.
Các vị trí cần lắp chống sét tại cây xăng

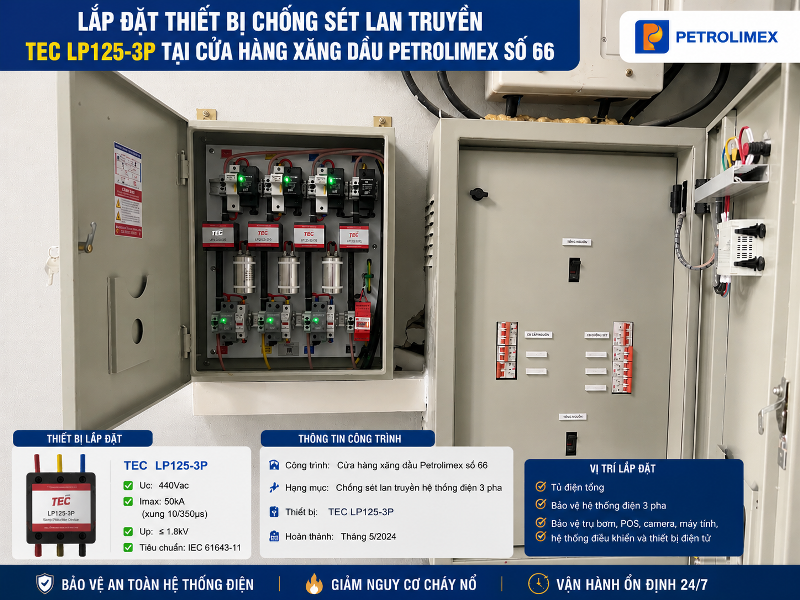

Tủ điện tổng
Đây là vị trí bắt buộc phải lắp SPD Type 1 hoặc Type 1+2.
Tủ điều khiển trụ bơm
Bảo vệ bộ điều khiển điện tử khỏi quá áp.
Hệ thống camera
Camera ngoài trời rất dễ bị hỏng do sét cảm ứng.
Nên lắp:
- SPD nguồn
- SPD tín hiệu mạng
Hệ thống mạng LAN
Switch mạng và router cần được bảo vệ bằng thiết bị chống sét tín hiệu.
Hệ thống đèn canopy
Khu vực canopy thường là nơi dễ bị ảnh hưởng bởi sét trực tiếp.
Checklist lắp đặt chống sét cho cây xăng Petrolimex
Kiểm tra hệ thống tiếp địa
- Điện trở tiếp địa đạt chuẩn
- Cọc tiếp địa liên kết chắc chắn
- Không bị oxy hóa
Kiểm tra SPD
- Chọn đúng Type
- Đúng điện áp hệ thống
- Đúng dòng cắt sét
Kiểm tra dây dẫn
- Dây ngắn nhất có thể
- Tiết diện phù hợp
- Đấu nối chắc chắn
Kiểm tra liên kết đẳng thế
Tất cả thiết bị kim loại cần liên kết đẳng thế để tránh chênh lệch điện áp.
Các lỗi thường gặp khi lắp chống sét cây xăng
Không có tiếp địa đạt chuẩn
Đây là lỗi phổ biến nhất khiến SPD hoạt động kém hiệu quả.
Chỉ lắp SPD Type 2
Nhiều hệ thống bỏ qua SPD Type 1 dẫn tới khả năng bảo vệ không đủ.
Dây tiếp địa quá dài
Dây dài làm tăng điện áp dư và giảm hiệu quả cắt sét.
Không bảo vệ đường tín hiệu
Camera và mạng LAN vẫn có thể hỏng dù đã lắp SPD nguồn.
Tiêu chuẩn kỹ thuật chống sét cho cây xăng
Một số tiêu chuẩn thường áp dụng:
- IEC 61643
- TCVN chống sét
- Quy chuẩn an toàn điện
- Tiêu chuẩn tiếp địa công nghiệp
Việc thi công cần thực hiện đúng quy trình kỹ thuật nhằm đảm bảo an toàn vận hành lâu dài.
Lợi ích khi đầu tư hệ thống chống sét chất lượng
Bảo vệ thiết bị điện
Giảm nguy cơ cháy hỏng:
- PLC
- Camera
- Trụ bơm
- POS
- Máy tính
Giảm chi phí sửa chữa
Chi phí đầu tư SPD nhỏ hơn rất nhiều so với thiệt hại do sét gây ra.
Tăng độ ổn định vận hành
Hệ thống hoạt động ổn định hơn trong mùa mưa bão.
Đảm bảo an toàn phòng cháy
Đây là yếu tố đặc biệt quan trọng đối với cửa hàng xăng dầu.
Nên chọn thiết bị chống sét nào cho cây xăng?
Khi lựa chọn SPD cần lưu ý:
- Thương hiệu uy tín
- Đúng cấp bảo vệ
- Đúng dòng cắt sét
- Có tiêu chuẩn kỹ thuật rõ ràng
- Phù hợp hệ thống điện 1 pha hoặc 3 pha
Các dòng SPD chuyên dụng cho công nghiệp và cây xăng thường có độ bền và khả năng chịu xung cao hơn.
Câu hỏi thường gặp
SPD có bắt buộc phải lắp tại cây xăng không?
Đối với hệ thống điện tử và môi trường nguy cơ cao như cây xăng, SPD là giải pháp rất cần thiết để đảm bảo an toàn và giảm rủi ro vận hành.
Cây xăng nên dùng SPD Type mấy?
Thông thường nên kết hợp:
- Type 1 tại tủ tổng
- Type 2 tại tủ phân phối
- Type 3 cho thiết bị điện tử nhạy cảm
Bao lâu nên kiểm tra hệ thống chống sét?
Nên kiểm tra định kỳ:
- 6 tháng/lần
- Trước mùa mưa bão
- Sau khi có sét đánh lớn
Camera cây xăng có cần chống sét riêng không?
Có. Camera ngoài trời rất dễ hỏng do sét lan truyền và sét cảm ứng.
Điện trở tiếp địa bao nhiêu là đạt?
Tùy tiêu chuẩn công trình, tuy nhiên hệ thống tiếp địa càng thấp thì khả năng xả sét càng hiệu quả.
Kết luận
Chống sét cho cây xăng Petrolimex là giải pháp quan trọng nhằm bảo vệ hệ thống điện, thiết bị điện tử và đảm bảo an toàn phòng cháy nổ.
Một hệ thống chống sét hiệu quả cần kết hợp:
- Chống sét trực tiếp
- SPD chống sét lan truyền
- Hệ thống tiếp địa đạt chuẩn
- Liên kết đẳng thế đầy đủ
Việc đầu tư đúng giải pháp kỹ thuật sẽ giúp cây xăng vận hành ổn định, giảm thiểu rủi ro và tiết kiệm chi phí sửa chữa lâu dài.
