Tư Vấn Cách Lắp Đặt Cắt Sét Song Song & Cắt Lọc Sét Nối Tiếp

Tại sao cần phối hợp lắp đặt thiết bị cắt sét mắc song song và cắt lọc sét mắc nối tiếp?

- Giảm thiểu chi phí giá thành và đảm bảo an toàn đúng về mặt kỹ thuật. Mỗi địa điểm đều khác nhau và cần được đánh giá từng trường hợp cụ thể, nhưng nguyên tắc cơ bản vẫn giữ nguyên: lắp đặt các bộ cắt lọc sét mắc nối tiếp càng gần càng tốt với nới có các thiết bị điện tử nhạy cảm. Điều này không chỉ mang lại giải pháp tiết kiệm chi phí hơn mà còn đảm bảo các thiết bị này được bảo vệ khỏi các xung điện phát sinh bên trong (ví dụ: động cơ, hoạt động đóng cắt cầu dao).

- Các thiết bị cần thêm lợi ích của việc bảo vệ cắt lọc sét mắc nối tiếp bao gồm những thiết bị điều khiển quy trình; bộ nguồn dự phòng (UPS); thiết bị chỉnh lưu và biến tần viễn thông; bảng báo cháy; máy tính; thiết bị y tế. Các thiết bị này thường có tải tối đa < 100A và sẽ được cấp điện từ một trong các bảng phân phối phụ trong hệ thống phân phối điện.

- Vì vậy, việc chỉ lắp đặt thiết bị cắt lọc sét nối tiếp trên những đoạn mạng phân phối điện cung cấp điện cho các thiết bị nhạy cảm là hợp lý. Mặc dù có thể lắp đặt bộ tủ cắt lọc sét nối tiếp trên đường dây cấp điện chính, nhưng điều này có thể yêu cầu bộ lọc được thiết kế cho dòng tải rất cao (đôi khi vượt quá 1000A). Điều này làm tăng đáng kể kích thước và chi phí của bộ lọc, và các bộ lọc có kích thước này thường không cung cấp mức giảm dv/dt tương đương với các bộ lọc nhỏ hơn (một phần là do kích thước của cuộn cảm trong các bộ lọc lớn hơn).

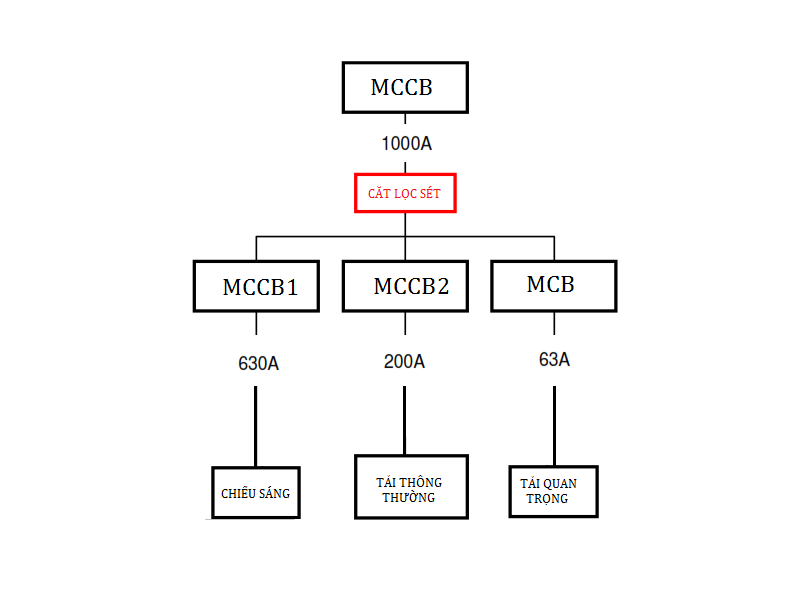

Hình ảnh 1: lắp đặt cắt lọc sét tại nhánh tổng phương án không được khuyến khích

- Bằng cách lắp đặt bộ cắt sét lắp song song (không cần định mức cho dòng tải tối đa) trên các tủ phân phối phía thượng nguồn và chỉ lắp đặt bộ cắt lọc sét lắp nối tiếp trên tủ phân phối cục bộ cấp điện cho thiết bị nhạy cảm, ta có được giải pháp tiết kiệm chi phí hơn nhiều. Bộ lọc nhỏ hơn cung cấp mức độ bảo vệ cao hơn, được đặt gần thiết bị cần bảo vệ hơn và chi phí thấp hơn đáng kể. Cắt sét bảo vệ lắp song song phía thượng nguồn cung cấp sự bảo vệ đầy đủ cho tất cả các thiết bị khác và giúp giảm thiểu lượng năng lượng xung đột thực sự truyền đến các thiết bị nhạy cảm hơn.

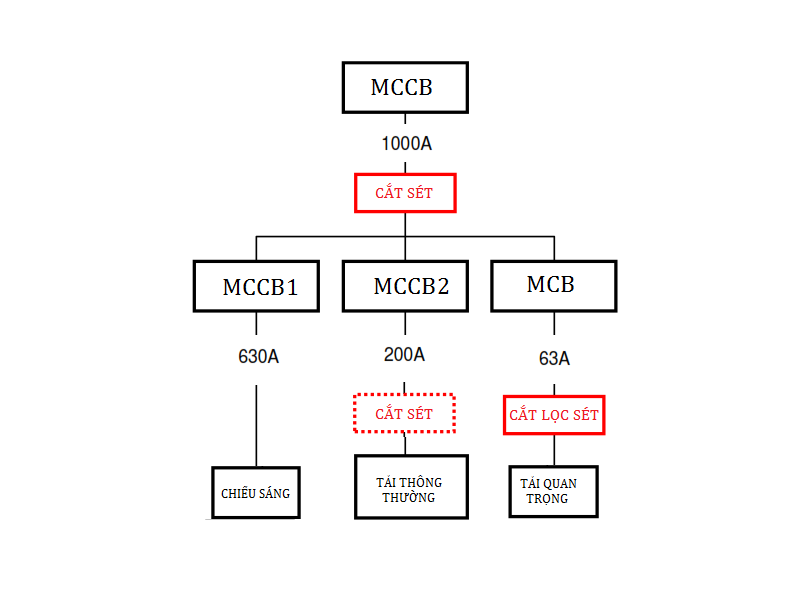

Hình ảnh 2: phương án ưu tiên nguồn tổng lắp song song, nguồn nhánh lắp nối tiếp

- Để hiểu rõ hơn điều này, hãy xem xét mạng lưới phân phối được thể hiện trong Hình 1. Mạng lưới này bao gồm một bảng phân phối chính (MCCB) với công suất tải tối đa là 1000A, cấp điện cho ba bảng phân phối phụ riêng biệt. Thiết bị bao gồm hệ thống chiếu sáng (được cấp điện từ MCCB1), các hệ thống không quan trọng (được cấp điện từ MCCB2) và các hệ thống quan trọng (được cấp điện từ MCB cho các thiết bị quan trọng).

- Thiết bị trên MCCB1 và ​​MCCB2 có thể được bảo vệ đầy đủ bằng cách sử dụng cắt sét mắc song song, vì loại thiết bị này thường không nhạy cảm với dv/dt cao. Tuy nhiên, với tải quan trọng lại nhạy cảm với dv/dt, do đó cần thêm lợi ích của chống sét lắp nối tiếp.

- Phương pháp bảo vệ được ưu tiên cho hệ thống phân phối này là lắp đặt thiết bị bảo vệ song song tại điểm vào trong tủ phân phối điện (MCCB). Thiết bị này không cần phải có định mức dòng tải 1000A, và một sản phẩm như tủ cắt sét TEC-TSG130/AGR sẽ rất phù hợp ở đây.

- Chống sét mắc nối tiếp sẽ được lắp đặt trên đường dây cấp nguồn cho tải quan trọng tại MCB. Mạch này chỉ có định mức 63A, vì vậy có thể sử dụng thiết bị bộ cắt lọc sét TEC-SRF363. Điều này cung cấp mức độ bảo vệ rất cao cho tải quan trọng và các thiết bị liên quan, cả khỏi các xung điện từ bên ngoài cũng như bất kỳ xung điện nào phát sinh bên trong.

- Có thể lắp đặt thêm thiết bị cắt sét lắp song song trên đường dây cấp nguồn 200A từ MCCB2 với mã thích hợp TEC SD200-3P hoặc TEC MT80-3P, cung cấp thêm một lớp bảo vệ cho các thiết bị tải thông thường.

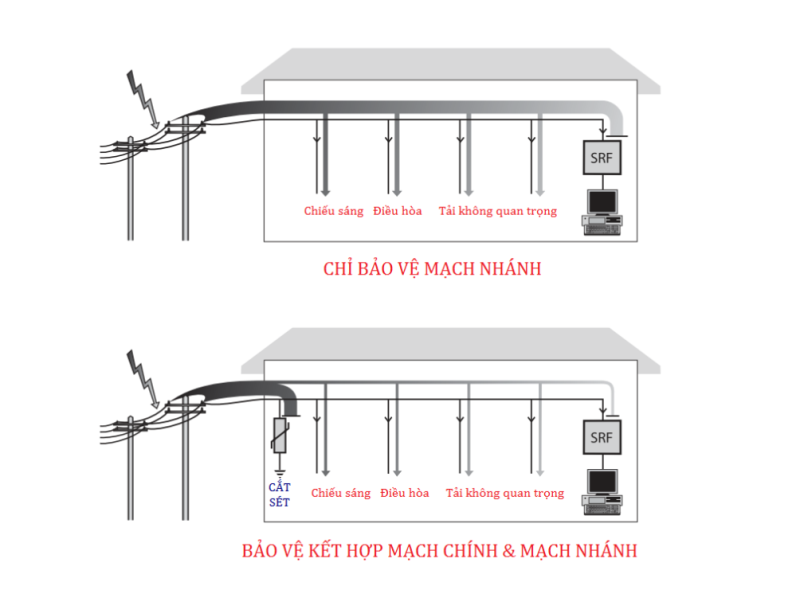

Hình ảnh 3: lắp đặt chống sét lan truyền kết hợp cắt sét song song & cắt lọc sét nối tiếp

Kết luận.

- Phương pháp bảo vệ không được ưa chuộng là lắp đặt một bộ lọc mắc nối tiếp duy nhất trên đường dây cấp điện chính. Điều này sẽ yêu cầu một thiết bị bảo vệ có công suất định mức ở dòng tải tối đa 1000A, điều này sẽ làm tăng đáng kể chi phí bảo vệ tổng thể và kích thước của bộ lọc cần thiết. Việc cung cấp bảo vệ mắc nối tiếp cho hệ thống chiếu sáng và các tải không quan trọng hầu như không mang lại lợi ích gì, vì vậy phương pháp này được áp dụng. Thiết kế thường không phải là phương án bảo vệ được ưu tiên.
