- Tủ cắt lọc sét sử dụng công nghệ MOVGDT model SRF-MOV & model LP-MOV đều do hãng TEC sản xuất.
- Do giá thành khác nhau nên chúng tôi sản xuất ra 02 dòng tủ SRF và dòng LP-MOVphù hợp với nhiều đối tượng khách hàng khác nhau.

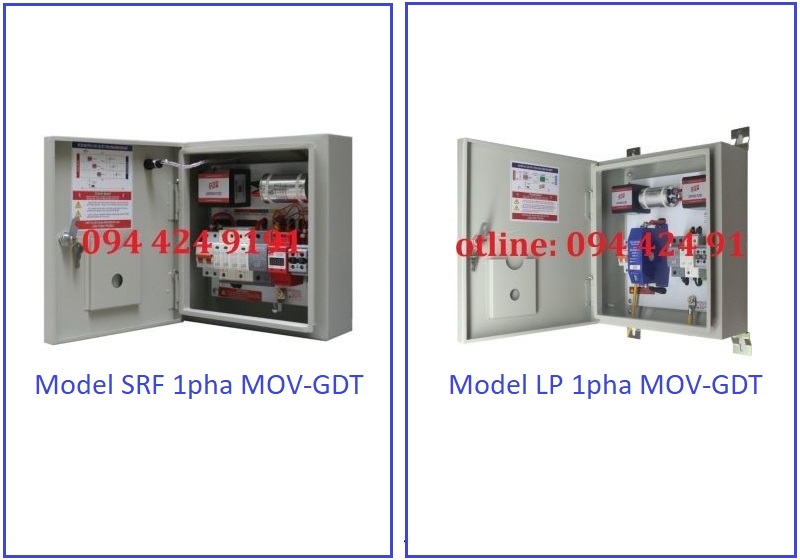

Hình ảnh: tủ cắt lọc sét 1 pha công nghệ MOV-GDT
- Khác nhau và giống nhau cơ bản giữa hai model cắt lọc sét TEC SRF-MOV & TEC LP-MOV được mô tả dưới đây:
Mô tả | Model SRF-MOV | Model LP-MOV |
Dòng tải phù hợp 1 pha | 20A÷125A | 20A÷125A |
Dòng tải phù hợp 3 pha | 20A÷125A | 20A÷200A |
Điện áp làm việc bình thường Un | 220÷240Vac | 220÷240Vac |
Điện áp làm việc liên tục cực đại L-N Uc | 275Vac | 300Vac |
Điện áp làm việc liên tục cực đại N-E Uc | 255Vac | 255Vac |
Công nghệ chống sét | MOV+GDT+MOV | MOV+GDT+MOV |
Đèn hiển thị báo pha | Có 03 đèn ngoài cánh tủ | Không có |
Hiển thị trạng thái làm việc module cắt sét sơ cấp | Cờ hiển thị xanh 0ke đỏ thay thế | Đèn LED theo % từ 100% đến 20% |
Hiển thị trạng thái làm việc module cắt sét thứ cấp | Cờ hiển thị xanh 0ke, Đỏ thay thế | Cờ hiển thị xanh 0ke, Đỏ thay thế |
Dòng cắt sét sơ cấp xung 8/20µs | 100kA, 150kA, 200kA | 200kA |
Dòng cắt sét sơ cấp xung 10/350µs | 14kA, 21kA, 28kA | 25kA |
Mạc lọc sét L/C | 03 cuộn cảm đối với tủ 3 pha | 04 cuộn cảm đối với tủ 3 pha |
| 01 cuộn cảm với tủ 1 pha | 02 cuộn cảm với tủ 1 pha |
Khả năng bảo vệ thiết bị | Kém hơn | Tốt hơn |
Bảo vệ giữa N-E công nghệ GDT | 100kA xung 10/350µs, 200kA xung 8/20µs | 100kA xung 10/350µs, 200kA xung 8/20µs |
Khả năng kết nối cảnh báo xa | Có cổng NC, NO | Có cổng NC, NO |
Lắp đặt bộ cắt lọc sét | Nối tiếp | Nối tiếp |
Kích thước tủ cắt lọc sét | Nhỏ hơn | To hơn |
Có khả năng tích hợp đếm sét CTL06 | Đáp ứng | Đáp ứng |
Bảo vệ quá dòng | Attomat phù hợp với tải | Attomat phù hợp với tải |
Cấu hình bảo vệ | L-N & N-E | L-N & N-E |
Thời gian bảo hành | 12 tháng | 12 tháng |

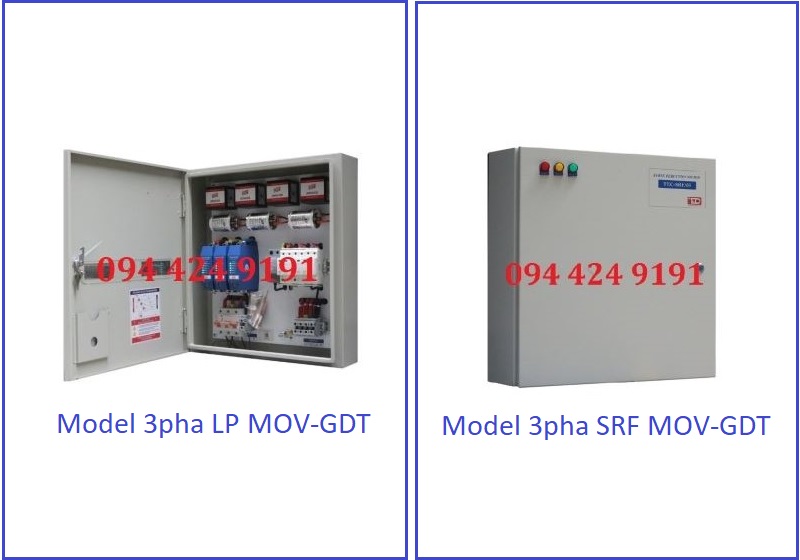

Hình ảnh: bộ cắt lọc sét 3pha công nghệ MOV-GDT
- Kết luận: Việc lựa chọn thiết bị cắt lọc sét model dạng SRF hay LP tùy thuộc vào mức độ đầu tư giá thành sản phẩm. Nếu ưu tiên về chất lượng thì nên ưu tiên tủ cắt lọc sét Model LP-MOV. Còn chi phí đầu tư có hạn và diện tích để tủ cắt lọc sét có hạn nên ưu tiên sử dụng tủ Model SRF-MOV.
