- Tất cả các công việc lắp đặt thiết bị cắt lọc sét Lpi phải được thực hiện bởi nhân viên điện có giấy phép.
- Đảm bảo không có điện áp trung tính nối đất nguy hiểm trước khi bắt đầu công việc lắp đặt thiết bị cắt lọc sét Lpi-Úc.
- Bộ cắt lọc sét Lpi-Úc nên được lắp đặt càng gần bảng phân phối điện càng tốt. Các bộ lọc sét Lpi-Autrialia có định mức 315 A trở lên được trang bị hai thanh ray gắn để hỗ trợ việc gắn thiết bị lên tường.

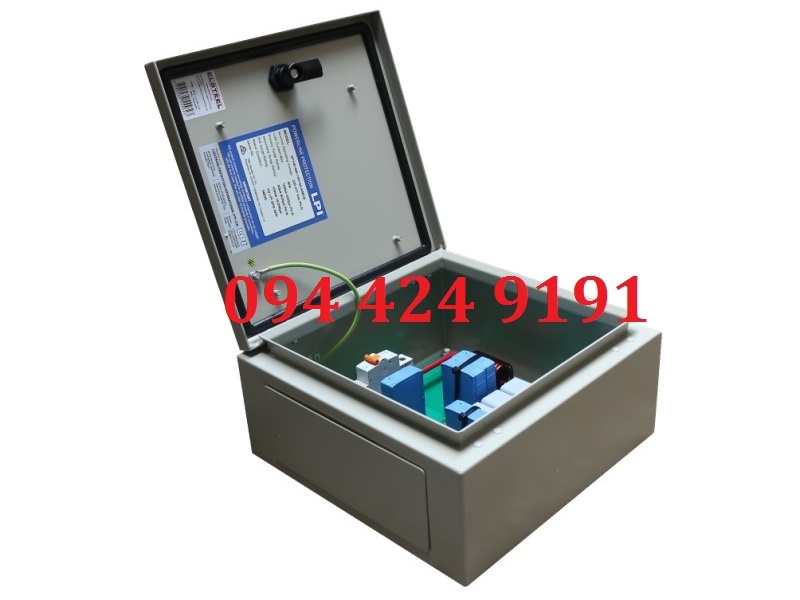

Hình ảnh: thiết bị cắt lọc sét Lpi-Úc 1 pha 63A
- Các dây cáp nguồn đầu vào và đầu ra kết nối với bộ cắt lọc sét phải có định mức dòng tải ít nhất bằng với định mức của thiết bị được lắp đặt.
- Tất cả các dây cáp đều được luồn qua đáy tủ cắt lọc sét. Cần lắp đặt các đầu nối cáp phù hợp vào các tấm đầu nối. Tất cả các điểm kết nối đều được dán nhãn rõ ràng trên bảng mạch chính In là đầu vào Out là đầu ra, Earth là đất, L dây pha, N dây trung tính.

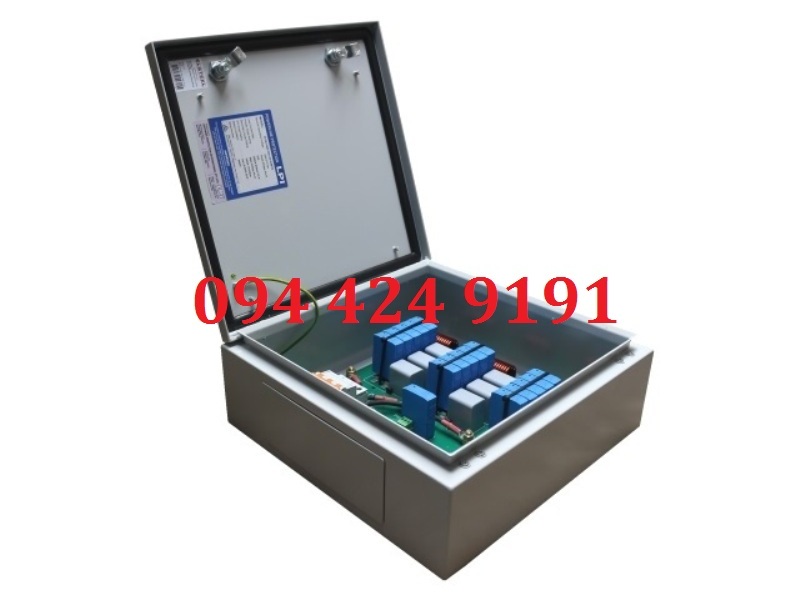

Hình ảnh: thiết bị cắt lọc sét Lpi-Úc 3 pha 63A
- Kết nối các đường dây nguồn đầu vào và đầu ra. Các dây cáp đầu vào được coi là "dây bẩn" và phải được tách biệt về mặt vật lý với các dây cáp đầu ra "sạch" ít nhất 30cm. Điều này sẽ ngăn chặn bất kỳ điện áp quá mức nào do các dây cáp đầu vào mang theo gây ra hiện tượng cảm ứng trên các dây cáp đầu ra hoặc "sạch".

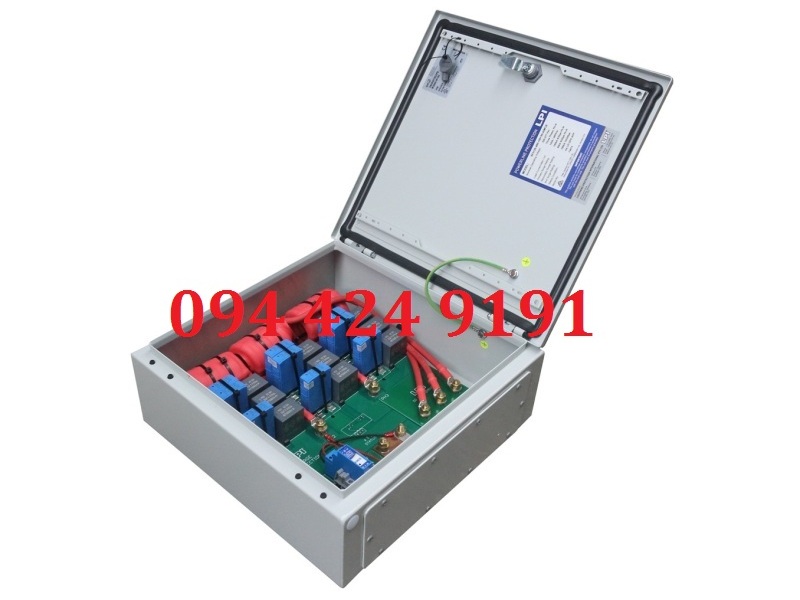

Hình ảnh: bộ cắt lọc sét Lpi-Úc 3 pha 125A
- Hệ thống tiếp địa để đấu nối tủ cắt lọc sét Lpi phải có trị số nhỏ hơn 10Ω, khuyến nghị là 5Ω.
- Nối cực tiếp đất trên bộ cắt lọc sét Lpi-Úc với điểm tiếp đất chính gần nhất bằng đường dây ngắn nhất có thể. Dây tiếp đất nên có tiết diện tối thiểu 16 mm², khuyến nghị 25 mm².
- Tất cả các kết nối cho tủ cắt lọc sét phải được kiểm tra lại để xác nhận rằng chúng đã được kết nối an toàn.

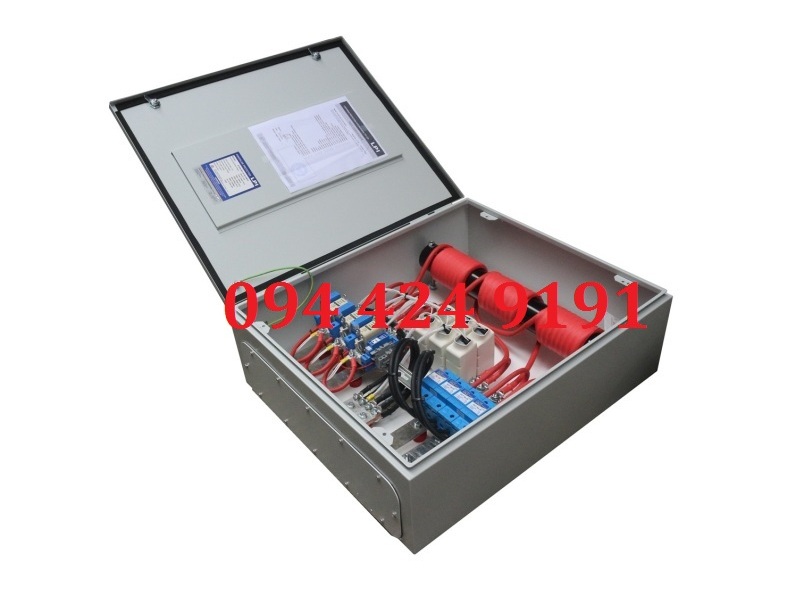

Hình ảnh: thiết bị cắt lọc sét Lpi-Úc 3 pha 200A
- Cấp nguồn cho bộ cắt lọc sétvà xác nhận rằng nguồn điện đang được cung cấp cho tải và tất cả các đèn báo trạng thái đều màu xanh lá cây. Bộ cắt lọc sét được mắc nối tiếp với tải và việc tắt mạch bảo vệ bên trong của bộ cắt lọc sẽ ngắt nguồn điện đến tải.
Video: tủ cắt lọc sét Lpi-Úc 3pha 125A
