- Sét đánh trực tiếp đặt trưng bởi xung 10/350μs, sét đánh lan truyền, cảm ứng đặc trưng bởi xung 8/20μs.
- Năng lượng của sét đánh trực tiếp lớn hơn 25-30 lần năng lượng của sét đánh lan truyền, cảm ứng.
- Mức độ thiệt hại khi bị sét đánh trực tiếp khả năng gây hư hại lớn hơn nhiều so với bị sét đánh lan truyền.
- Năng lượng sét đánh lan truyền là phần màu xanh thể hiện dưới đồ thị sau
- Năng lượng sét đánh trực tiếp là phần màu hổng thể hiện dưới đồ thị sau

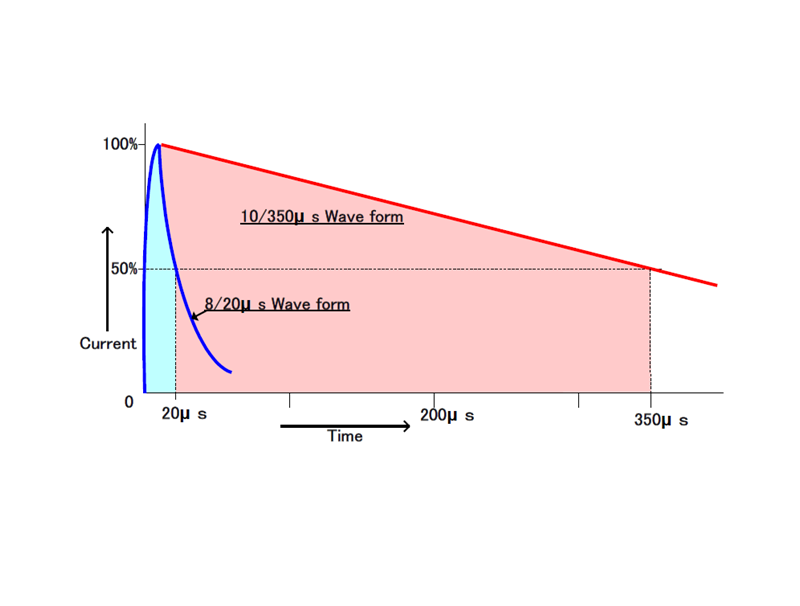

Hình ảnh: đồ thị thể hiện năng lượng sét
- Sét đánh trực tiếp thường đánh trực tiếp vào đường dây truyền tải, đánh vào kim thu sét, đánh vào vị trí nào đó của kết cấu công trình.
- Sét đánh lan truyền thường là sét đánh trực tiếp ở vị trí nào gần công trình sau đó cảm ứng từ trường gây hư hại cho thiết bị điện điện tử.
- Vị trí sét đánh trực tiếp thường phá hủy các thiết bị ở ngoài công trình trong khi đó sét lan truyền thường len lỏi phá hủy các thiết bị điện, điện tử bên trong công trình.

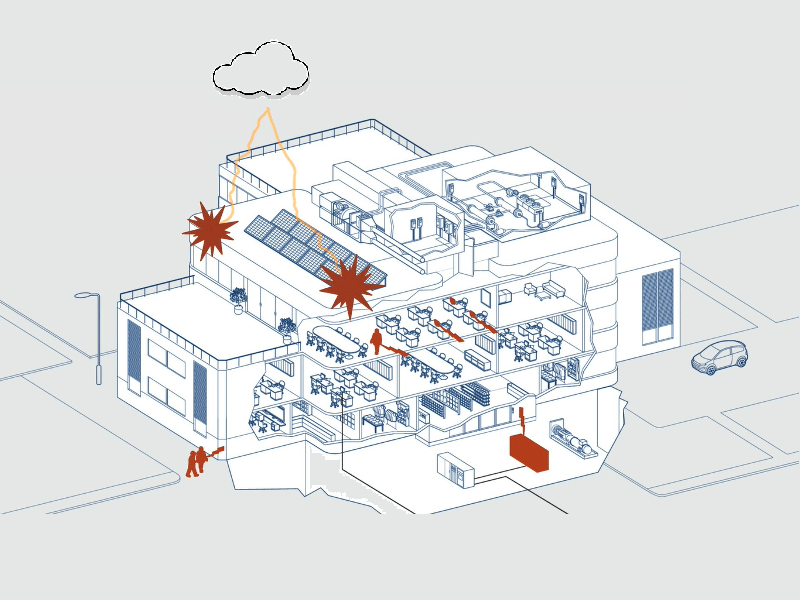

Hình ảnh: những vị trí sẽ bị thiệt hại khi không làm chống sét
- Lắp đặt hệ thống chống sét trực tiếp bằng kim thu sét, dây thoát sét, hệ thống tiếp địa nơi trung hòa điền tích sét.

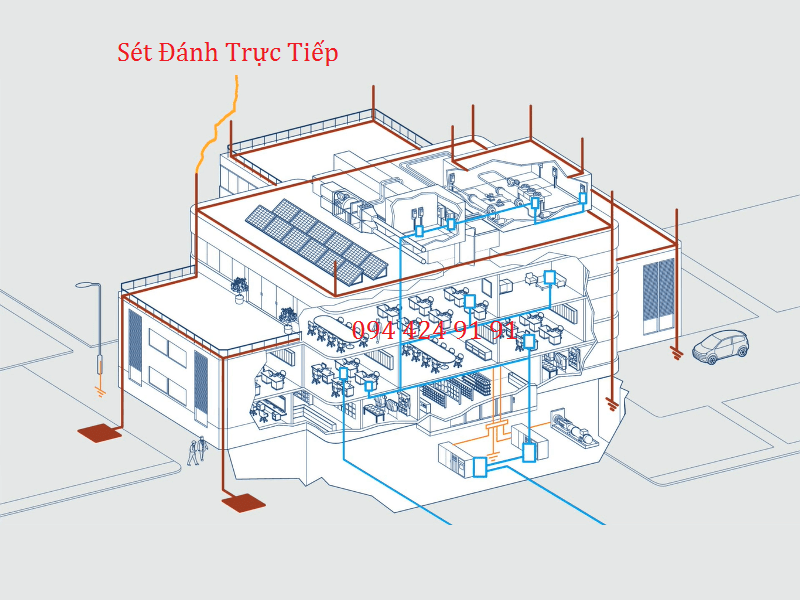

Hình ảnh: mô hình mô tả sét đánh trực tiếp vào kim thu sét
- Lắp đặt các thiết bị chống sét lan truyền đường điện bảo vệ Type 1, Type 2, Type 3 nhằm đảm bảo an toàn cho thiết bị khi có hiện tượng sét đánh trực tiếp vào đường dây hạ áp hoặc sét cảm ứng trên đường dây điện lực.
- Lắp đặt các thiết bị chống sét cảm ứng mạng LAN, Internet, CATV, CCTV, Đường truyền riêng,…Đảm bảo cho tín hiệu truyền thông thiết bị đầu cuối được an toàn khi có hiện tượng sét cảm ứng.

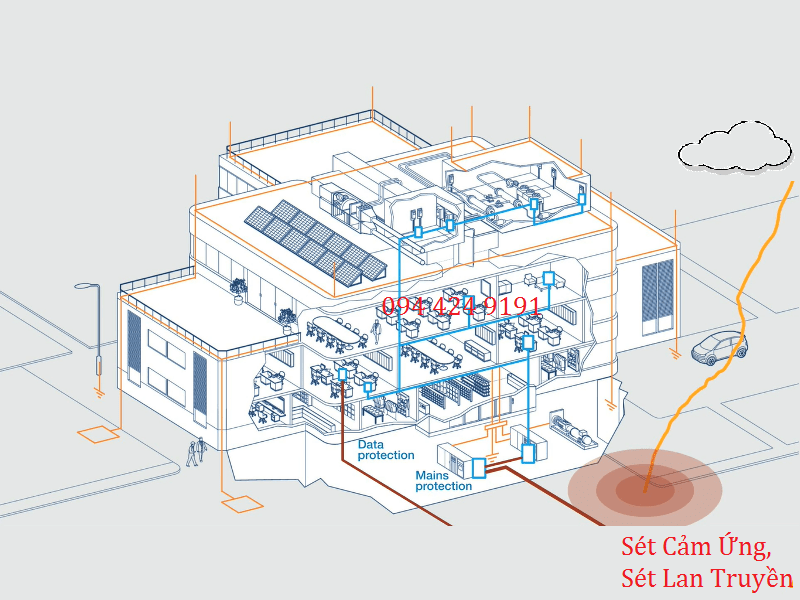

Hình ảnh: mô hình mô tả sét đánh lan truyền, cảm ứng
- Xây dựng thi công hệ thống tiếp địa có trị số điện trở càng nhỏ càng tốt ≤ 10Ω khuyến khích ≤ 04Ω. Hệ thống tiếp địa cần được nối đẳng thếvới nhau tránh điện áp bước khi có hiện tượng sét đánh xảy ra.
- Quý khách hàng có thể sử dụng hệ thống kim thu sét Frankilin bằng sắt hoặc bằng đồng. Dây thoát sét bằng sắt hoặc bằng đồng. Khi chọn kim bằng đồng thì cũng nên chọn dây thoát sét bằng đồng tránh hiện tượng ăn mòn điện cực, nếu sử dụng bằng đồng thì giá thành cao hơn chọn bằng sắt. Ngoài ra chống sét trực tiếp Quý khách hàng có thể sử dụng kim thu sét chủ động phát tia tiên đạo 1 kim cho 1 công trình.
- Thiết bị chống sét lan truyền qua đường điện lực có thể lựa chọn Cắt lọc sétcủa Việt Nam vì chất lượng ổn định, giá thành hợp lý, thời gian cấp hàng nhanh, bảo hành thuận tiện.
- Phần chống sét lan truyền qua đường truyền thông sử dụng chống sét lan truyền qua đường tín hiệu của Việt Nam.
- Hệ thống tiếp địa nếu có điều kiện thi công theo lối đào hào đóng cọc quanh công trình, cọc sử dụng cọc đồng vàng, đồng đỏ, mạ đồng. Điện cực nằm ngang sử dụng là các lập là đồng 25x3mm hoặc cáp đồng tròn.
- Quý khách hàng cần tư vấn chuyên sâu hơn vui lòng gọi chúng tôi theo số: 09788281637. Tel: 02466528821
