Chức năng, đặc điểm ứng dụng cắt lọc sét TEC SRF-MOV.
- Chức năng chính của tủ cắt lọc sét TEC SRF-MOV là bảo vệ thiết bị cần bảo vệ khỏi bị sét đánh lan truyền, sét đánh cảm ứng. Hoặc do tác động điện áp bất thường trên đường dây điện lực gây ra.
- Đặc điểm ứng dụng TEC SRF-MOV với khả năng cắt dòng sét cao, chi phí hợp lý nên được sử dụng nhiều trong lĩnh vực Viễn Thông trạm thu phát sóng, nhà dân dụng.
- Tủ cắt lọc sét TEC SRF-MOV được thiết kế nhỏ gọn tinh tế nên dễ lắp đặt vào những vị trí có diện tích nhỏ khó thi công.
- Phía bên ngoài cánh tủ TEC SRF-MOV có đèn chỉ thị báo pha, bên trong tủ cắt lọc sét có cờ hiển thị trạng thái làm việc của từng module cắt sét L-N & có khả năng kết nối cảnh bảo xa bằng cổng Nc, No. Giúp việc vận hành giám sát bảo trì thiết bị diễn ra dễ dàng hơn.

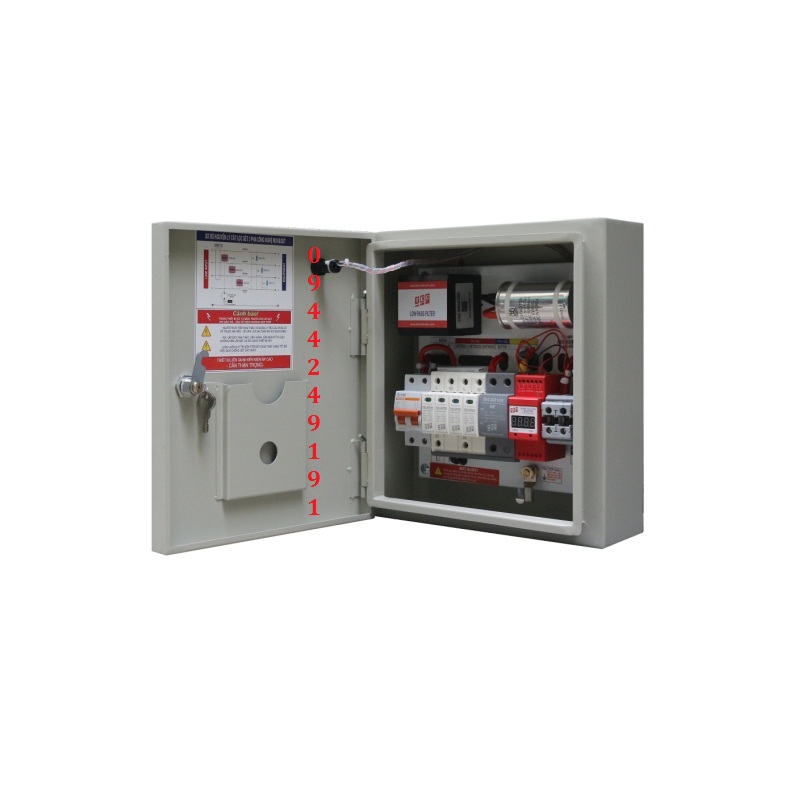

Hình ảnh: tủ cắt lọc sét 1 pha TEC SRF163
Chỉ tiêu kỹ thuật cắt lọc sét TEC SRF-MOV.
- Một số thông số kích thước cũng như trọng lượng của tủ cắt lọc sét TEC SRF-MOV có thể thay đổi mà không cần báo trước.

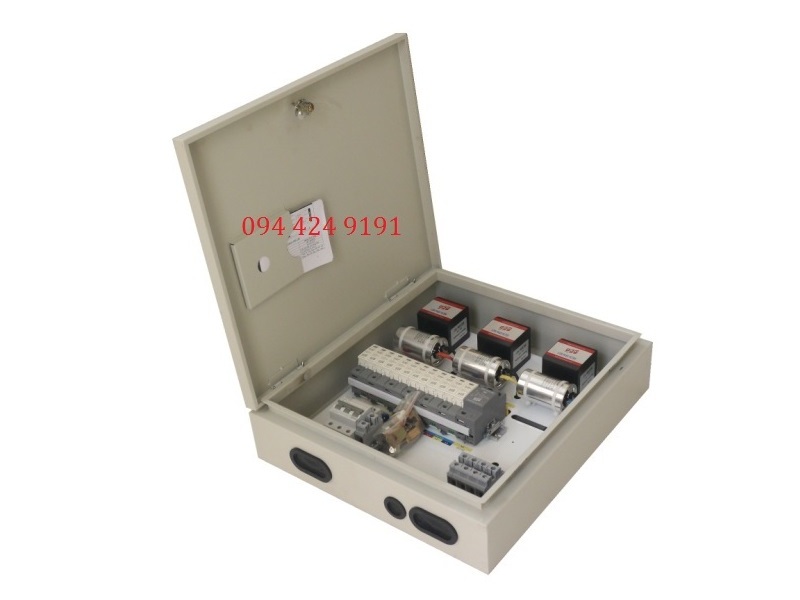

Hình ảnh: tủ cắt lọc sét 3 pha 63A TEC SRF363
- Bảng chỉ tiêu kỹ thuật cơ bản của thiết bị cắt sét lọc sét TEC SRV-MOV mô tả dưới đây:
Mã hàng | : TEC SRF1A : Trong đó A=Dòng tải | TEC SRF3A Trong đó A=Dòng tải |
Xuất xứ cắt sét | : Việt Nam | Việt Nam |
Công nghệ chế tạo | MOV+GDT kết hợp ngắt kết nối nhiệt | |
Điện áp làm việc bình thường giữa L-N/L-L: Un | : 220÷240Vac | 220/380Vac |
Đèn báo pha ngoài tủ | : Có 01 đèn | Có 03 đèn |
Điện áp làm việc liên tục cực đại L-N/L-L: Uc | : 275Vac | 275/476Vac |
Cấp bảo vệ chống sét | : Type 1+Type 2 | Class 1+Class 2 |
Chế độ bảo vệ | : L-N & N-E | L1-N, L2-N, L3-N & N-E |
Điện áp bảo vệ | : 1 pha 2 dây+đất | 3 pha 4 dây+đất |
Lắp đặt chống sét lan truyền TEC SRF-MOV | : Nối tiếp | Nối tiếp |
Dòng cắt sét cực đại sơ cấp giữa L-N: Imax | Có thể lựa chọn 100kA, 150kA, 200kA xung 8/20µs | |
Dòng cắt sét cực đại thứ cấp giữa L-N: Imax | 50kA xung 8/20µs | |
Dòng cắt sét cực đại giữa N-E: Imax | : 100kA xung 8/20µs | 100kA xung 8/20µs |
Khả năng cắt sét xung sét trực tiếp giữa L-N: Iimp | 14kA, 21kA, 28kA xung 10/350µs | |
Khả năng cắt sét xung sét trực tiếp giữa N-E: Iimp | : 200kA xung | 200kA xung |
| Điện áp bảo vệ tại @3kA xung 8/20µs: Up | : < 360V | : < 360V |
Điện áp bảo vệ tại Imax: Up | : ≤ 1.5kV | ≤ 1.5kV |
Thời gian đáp ứng tủ chống sét SRF-MOV: tA | : ≤ 1ns | ≤ 1ns |
Bảo vệ quá tải ngắn mạch TEC SRF-MOV | : MCB 2 cực | MCB 3 cực |
Bộ lọc sét LC | : Bao gồm 1 cuộn cảm & 1 tụ điện. Lọc thông thấp: -40dB tại 100kHZ | Bao gồm 3 cuộn cảm & 3 tụ điện. Lọc thông thấp: -40dB tại 100kHZ |
Hiển thị trạng thái làm việc | Các module cắt sét bảo vệ L-N đều có cờ hiển thị màu xanh oke, chuyển sang đỏ cần thay thế. Module cắt sét N-E thì không có hiển thị | |
Kích thước tủ cắt lọc sét TEC SRF-MOV | : 350x300x130mm | 500x450x135mm |
Trọng lượng bộ chống sét TEC SRF-MOV | : 7kg | 12kg |
Tiếp điểm kết nối cảnh báo xa | : Có cổng NC, NO | Có cổng NC, NO |
Vỏ tủ/độ kín | : Thép sơn tĩnh điện/IP56 | Thép sơn tĩnh điện/IP56 |
Tiết diện dây đấu nối | Phù hợp với từng dòng tait | |
Nhiệt độ làm việc | : -400C÷800C | -400C÷800C |
Độ ẩm làm việc thiết bị cắt sét lọc sét TEC SRF-MOV | : 0%÷95% không ngưng tụ | 0%÷95% không ngưng tụ |
Tiêu chuẩn phù hợp | : IEC 61643-11 | IEC 61643-11 |

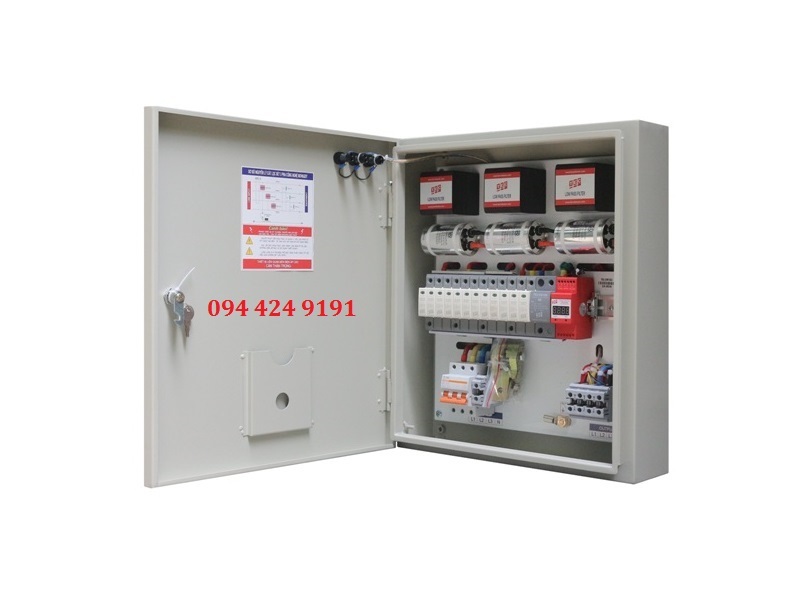

Hình ảnh: tủ cắt lọc sét 3 pha TEC SRF3125A
Bảng giá cạnh tranh cắt lọc sét TEC SRF-MOV.
- Bảng chào giá mang tính chất tham khảo có thể thay đổi mà không cần báo trước. Đơn giá thiết bị chống sét lan truyền TEC SRF-MOV chưa bao gồm VAT và nhân công lắp đặt.
- Tiến độ cung cấp trong vòng 1-2 ngày đối với hàng hóa sẵn trong kho, trong trường hợp chưa sẵn trong kho thời gian cấp hàng 7-10 ngày.
- Bộ cắt lọc sét 1 pha tải 32A, 40A, 63A. Mã hàng tương ứng: TEC SRF132, TEC SRF140, TEC SRF163,xuất xứ: Việt Nam. Dòng cắt sét sơ cấp công nghệ MOV giữa L-N 150kA, mạch lọc sét LC bao gồm cuộn cảm và tụ điện, cắt sét thứ cấp công nghệ MOV giữa L-N 50kA. Đơn giá tham khảo chưa VAT: 5.000.000 vnđ/bộ.
- Thiết bị cắt lọc sét 1 pha tải 125A TEC SRF1125. Điện áp làm việc Un: 220-240Vac, điện áp làm việc liên tục cực đại 275Vac. Bảo vệ giữa N-E công nghệ GDT dòng cắt sét trực tiếp Iimp: 100kA xung 10/350µs, dòng cắt sét lan truyền 200kA xung 10/350µs. Đơn giá tham khảo chưa VAT: 7.500.000 vnđ/bộ.
- Chống sét lan truyền cắt lọc sét 3 pha dòng tải 32A, 40A, 63A. Mã hàng: TEC SRF332, TEC SRF340, TEC SRF363. Điện áp làm việc bình thường 220/380Vac, điện áp làm việc liên tục cực đại 275/476Vac. Bảo vệ Class 1+Class 2 trong bảng điện, bảo vệ 03 lớp. Cắt sét sơ cấp MOV, lọc sét LC, cắt sét thứ cấp MOV. Cấu hình bảo vệ L1-N, L2-N, L3-N & N-E. Đơn giá tham khảo chưa VAT: 12.500.000 vnđ/bộ.
- Thiết bị cắt lọc sét 3 pha dòng tải 125A TEC SRF3125. Bảo vệ cho những dự án có dòng tải dưới hoặc bằng 125A. Thời gian đáp ứng tA ≤ 1ns, mắc nối tiếp với tải tiêu thụ. Đơn giá tham khảo chưa VAT: 14.500.000 vnđ/bộ.
Video: tủ cắt lọc sét 3 pha TEC SRF363 kèm đếm sét
Hướng dẫn lắp đặt vận hành thiết bị cắt lọc sét TEC SRF-MOV.
- Cắt lọc sét TEC SRF-MOV được lắp đặt treo trên tường và nối tiếp với tải cần bảo vệ.
Cách chọn thiết bị cắt lọc sét phù hợp với tải tiêu thụ là dòng tải chịu đựng của cắt lọc sét TEC SRF-MOV lúc nào cũng phải cao hơn hoặc bằng tổng tải tiêu thụ.
- Sau một thời gian vận hành cần tiến hành kiểm tra tình trạng làm việc của các module cắt sét TEC MT50, nếu cờ xanh thì mulde đó còn tốt khi cờ mulde cắt sét nào đó chuyển sang đỏ cần tiến hành thay thế. Việc thay thế đơn thì dễ dàng.

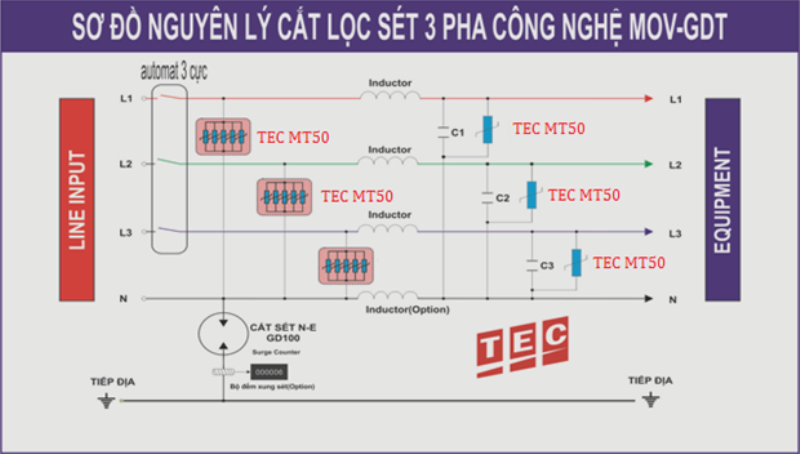

Hình ảnh: sơ đồ nguyền lý TEC SRF3-MOV
Thông tin liên hệ thiết bị cắt lọc sét TEC SRF-MOV
- Quý khách hàng cần datashett, catalogue, hướng dẫn lắp đặt, tư vấn thiết kế. Giá rẻ với số lượng thiết bị cắt sét TEC SRF-MOV lớn vui lòng gọi số: 0978281637. Tel: 02466528821.
- Nếu quý khách hàng quan tâm tới chất lượng không để ý nhiều đến giá thành thì có thể tham khảo model cắt lọc sét TEC LP hoặc cắt lọc sét TEC SRF-TSG-TDS.
