Chức năng thiết bị cắt lọc sét 3 pha 200A TEC LP200-3P.
- Giảm thiều rủi ro hỏng hóc cho các thiết bị điện khi bị sét đánh cảm ứng, sét đánh lan truyền trên đường dây.
Ứng dụng tủ cắt lọc sét 3 pha 200A TEC LP200-3P.
- Bảo vệ Class 1+Class 2, lắp đặt ngay đầu vào tủ bảng điện. Sử dụng cho các trung tâm dữ liệu lớn, tủ điện công nghiệp, dây truyền sản xuất, những nơi sử dụng điện có thể tiêu thụ dòng Imax đến 200A.
Cách thức hoạt động của tủ cắt lọc sét 3 pha 200A TEC LP200-3P.
- Nếu điện áp bình thường Un: 220/380Vac thì thiết bị cắt lọc sét không làm việc, khi có hiện tượng sét đánh lan truyền sét đánh cảm ứng trên đường dây thì modul cắt lọc sét sẽ làm việc. Cắt bớt điện áp dư thừa rùi xả xuống hệ thống tiếp địa.
Thông số kỹ thuật chính tủ cắt lọc sét 3 pha 200A TEC LP200-3P.
Mã hàng | : LP200-3P |
Công nghệ | : MOV+GDT kèm mạch lọc LC |
Lắp đặt tủ cắt sét 200A | : Mắc nối tiếp với tải tiêu thụ |
Vị trí lắp đặt tại mạch điện | : Type 1+Type 2 hay Class 1+Class 2 |
Bảo vệ cho mạch điện | : 3 pha 4 dây+đất |
Dòng tải định mức Iload | : 03 pha 200A |
Điện áp làm việc bình thường Un | : 220/380Vac |
Tần số làm việc tủ cắt lọc sét 200A | : 50/60Hz |
Điện áp làm việc cực đại giữa L-N Uc | : 300Vac |
Bảo vệ 3 giai đoạn | : Cắt sét sơ cấp, mạch lọc LC, cắt sét thứ cấp |
Cắt sét sơ cấp công nghệ MOV giữa L-N | : Dòng cắt sét bình thường In 80kA, Imax 200kA/pha xung 8/20µs, Iimp 25kA/pha. Có đèn 05 đèn LED hiển thị trạng thái làm việc của module cắt sét 100%, 80%, 60%, 40%, 20% |
Mạch lọc sét LC | : Bao gồm cuộn cảm & tụ điện, -40dB tại 100kHZ |
Bảo vệ thứ cấp công nghệ MOV giữa L-N | : Imax 100kA/pha xung 8/20µs, có màn hình hiển thị trạng thái làm việc module cắt sét (màu xanh oke, màu đỏ cần thay thế) |
Bảo vệ giữa N-E | : Imax 200kA xung 8/20µs, Iimp 100kA xung 10/350µs |
Điện áp bảo vệ tại 3kA xung 8/20µs Up | : ≤ 360V |
Thời gian đáp ứng tủ cắt sét 200A | : ≤ 1ns |
Dòng rò | : < 1µA |
Suy giảm điện áp tối đa tại Uc ∆U | : < 1% |
Bảo vệ ngắn mạch | : Cầu chì 200A |
Tiếp điểm cảnh báo xa | : Có tiếp điểm Nc, No |
Vỏ hộp/độ kín | : Thép sơn tĩnh điện/IP65 |
Kích cỡ cáp đấu nối tiết diện Max | : 50mm2 |
Kích thước tủ DxRxS | : 500x480x150mm |
Trọng lượng tủ 3 pha 200A | : 20÷26kg |
Điều kiện làm việc nhiệt độ/độ ẩm | : -20÷800C/5÷95% không ngưng tụ |
Tiêu chuẩn phù hợp | : IEC 61643-11 |

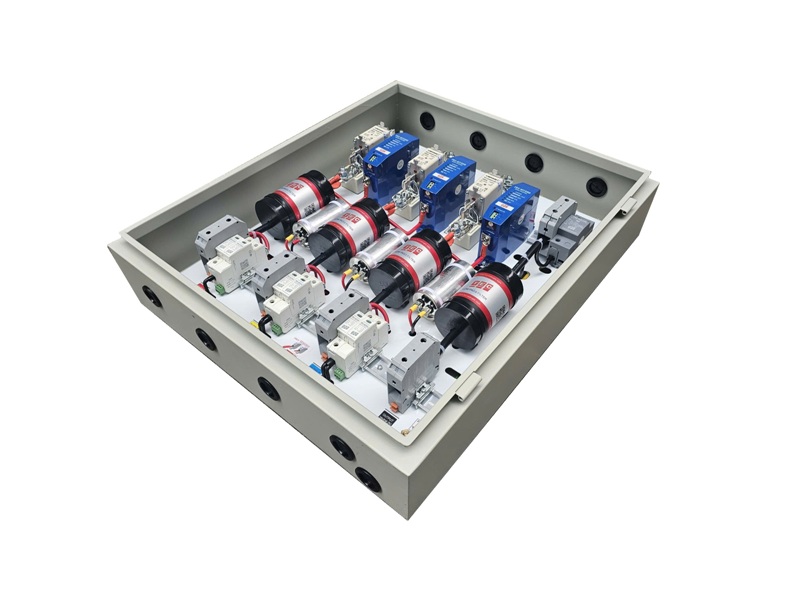

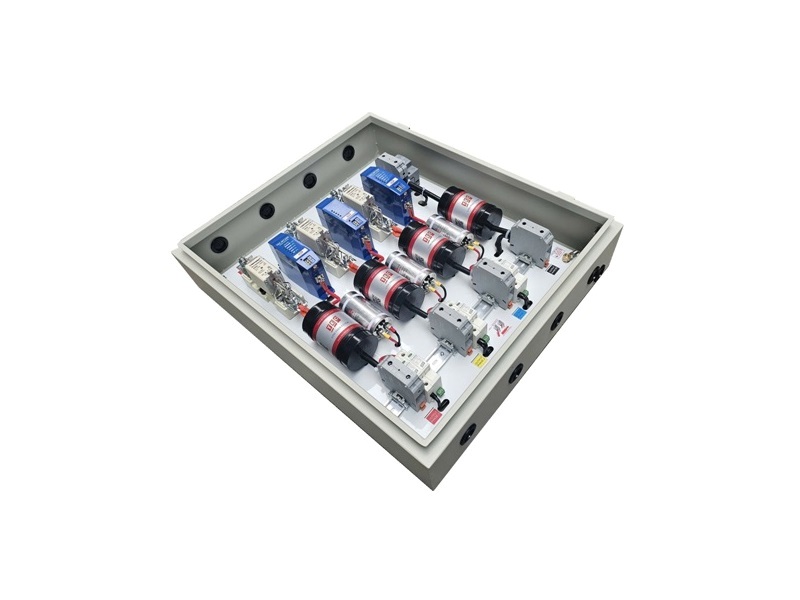

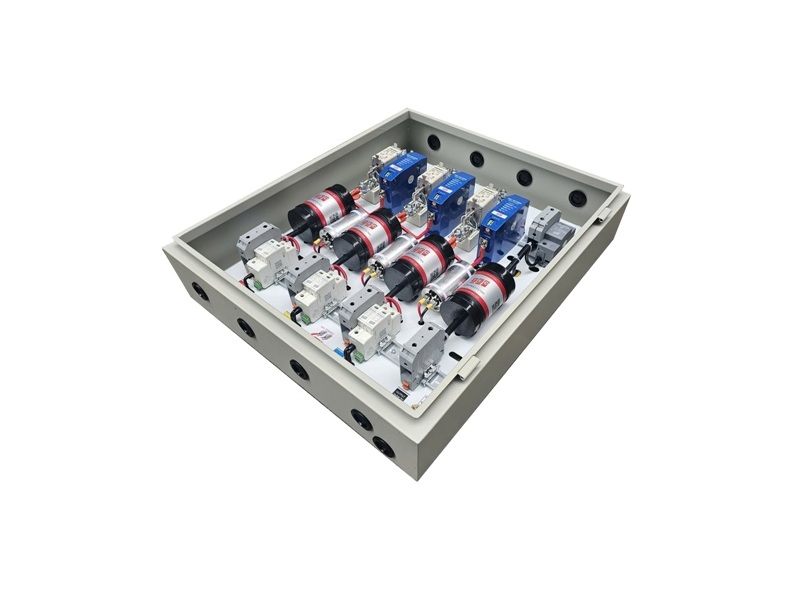

Hình ảnh: Thiết bị cắt lọc sét 200A Tec-Việt Nam
So sánh điểm mạnh điểm yếu giữa các hãng cắt lọc sét 3 pha 200A.
- Trên thị trường có nhiều loại cắt lọc sét 200A của nhiều hãng khác nhau như Erico, Lpi-Úc, Cirprotec-Tây Ban Nha, Prosuger-China, Tec-Việt Nam. Mỗi một hãng có những điểm mạnh điểm yếu riêng.
- Với thiết bị của hãng Erico, Lpi-Úc, Tec-Việt Nam thì mạch lọc sét sử dụng mạch lọc LC có khả năng giảm được đột biến dv/dt, các hãng này mắc nối tiếp với tải tiêu thụ. Trong khi đó hãng Cirprotec, Prosurge sử dụng bộ lọc EMI/RFI mạch này chỉ lọc được tần số không lọc được sét, các hãng này thì lắp đặt mắc song song với nguồn điện.

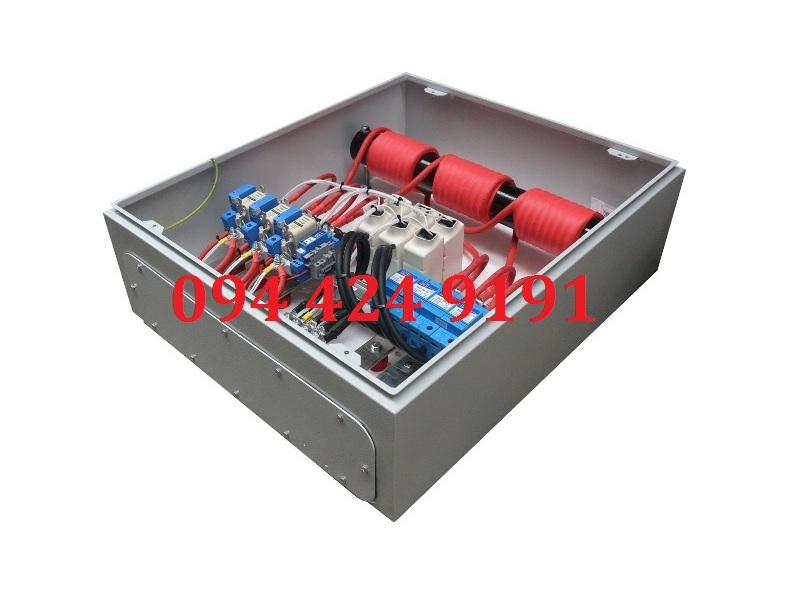

Hình ảnh: bộ tủ cắt lọc sét 200A Lpi-Úc
- Hãng Erico & Lpi-Úc thì thời gian cấp hàng lâu và giá thành cao.
- Kết luận: Để đáp ứng về mặt chất lượng cũng như giá cạnh tranh việc sử dụng tủ cắt lọc sét 200A của TEC-Việt Nam là phù hợp.
