Đặc điểm ứng dụng thiết bị Chống Sét SLP-275-V/1+1, SLP-275-V/3+1.
- Thiết bị cắt sét SLP-275-V/1+1, SLP-275-V/3+1 sử dụng công nghệ khe hở phóng điện ngăn chặn quá áp gây ra do sét đánh lan truyền hoặc quá trình chuyển đổi mạch điện.
- Chống Sét SLP-275-V/1+1, SLP-275-V/3+1 có nguồn gốc hãng Saltek-Cộng Hòa Séc phù hợp với mạng điện TT và TN-S.
- Với mã hàng SLP-275-V/1+1 phù hợp với điện 1 pha 2 dây, với mã hàng SLP-275-V/3+1 phù hợp với mạng điện 03 pha 04 dây.
- Khả năng cắt sét In: 20kA, Imax: 40kA xung 8/20µs với điện áp làm việc liên tục cực đại Uc: 275Vac.

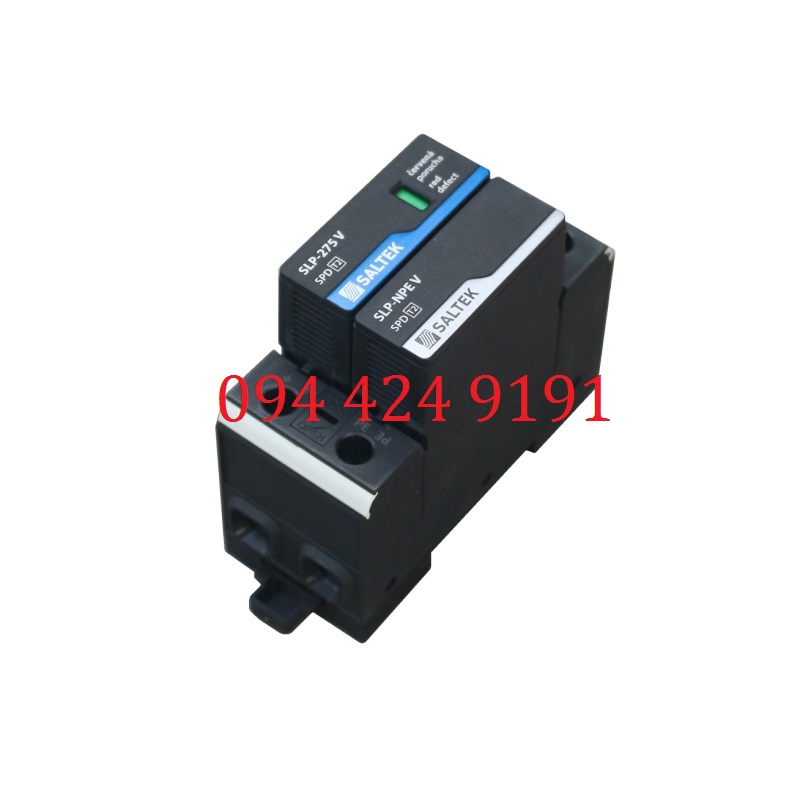

Hình ảnh: chống sét 1 pha 1P+N Saltek SLP275-V1
Thông số kỹ thuật chính thiết bị Cắt Sét SLP-275-V/1+1, SLP-275-V/3+1.
Mã hàng thiết bị cắt sét | : SLP-275-V/1+1 | : SLP-275-V/3+1 |
Bảo vệ cấp Saltek | : Type 2 | : Type 2 |
Lắp đặt thiết bị cắt sét | : DIN35mm | : DIN35mm |
Điện áp làm việc bình thường Un | : 230Vac | : 230/380Vac |
Điện áp làm việc liên tục cực đại L-N: Uc | : 275Vac | : 275Vac |
Điện áp làm việc liên tục cực đại N-E: Uc | : 255Vac | : 255Vac |
Mạng điện phù hợp | : TT, TN-S | : TT, TN-S |
Số pha Thiết bị chống sét | : 01 pha, 2 cực | : 03 pha, 4 cực |
Cầu chì bảo vệ | : 160 A gL/gG | : 160 A gL/gG |
Dòng ngắn mạch: Isccr | : 50kA | : 50kA |
Dòng cắt sét bình thường L-N: In | : 20kA xung 8/20µs | : 20kA xung 8/20µs |
Dòng cắt sét bình thường N-E: In | : 20kA xung 8/20µs | : 20kA xung 8/20µs |
Dòng cắt sét lớn nhất L-N: Imax | : 40kA xung 8/20µs | : 40kA xung 8/20µs |
Dòng cắt sét lớn nhất N-E: Imax | : 40kA xung 8/20µs | : 40kA xung 8/20µs |
Mức điện áp bảo vệ L-N: Up | : ≤ 1.35kV | : ≤ 1.35kV |
Mức điện áp bảo vệ L-E: Up | : ≤ 1.50kV | : ≤ 1.50kV |
Mức điện áp bảo vệ N-E: Up | : ≤ 1.50kV | : ≤ 1.50kV |
Mức điện áp bảo vệ tại xung 5kA L-N: Up | : ≤ 0.90kV | : ≤ 0.90kV |
Khả năng đáp ứng L-N: ta | : ≤ 25ns | : ≤ 25ns |
Khả năng đáp ứng N-E: ta | : ≤ 100ns | : ≤ 100ns |
TOV 5s L-N | : 335V | : 335V |
TOV characteristic (TOV 5 s) | : Chịu được | : Chịu được |
TOV 120 min L-N | : 440V | : 440V |
TOV 200 ms L-PE | : 1455V | : 1455V |
TOV 200 ms N-PE | : 1200V | : 1200V |
TOV characteristic (TOV 200 ms) | : Chịu được | : Chịu được |
Dây kết nối thiết bị cắt sét | : 1÷35mm2 | : 1÷35mm2 |
Hiển thị trạng thái làm việc L-N | : Cờ hiển thị màu xanh tốt, màu đỏ cần thay thế | : Cờ hiển thị màu xanh tốt, màu đỏ cần thay thế |
Hiển thị trạng thái làm việc N-E | : Không có | : Không có |
Độ kín chống bụi, chống nước | : IP20 | : IP20 |
Dải nhiệt độ làm việc | : -40÷800C | : -40÷800C |
Dải độ ẩm làm việc | : 5÷95% | : 5÷95% |
Tiêu chuẩn phù hợp | : EN 61643-11:2012, IEC 61643-11:2011 | : EN 61643-11:2012, IEC 61643-11:2011 |
Module thay thế khi bị hỏng | : SLP-275 V/0 | : SLP-275 V/0 |
Bảo hành Chống Sét Lan Truyền | : 12 tháng | : 12 tháng |
Kích thước DxRxSmm | : 92x72x36mm | : 92x72x67mm |

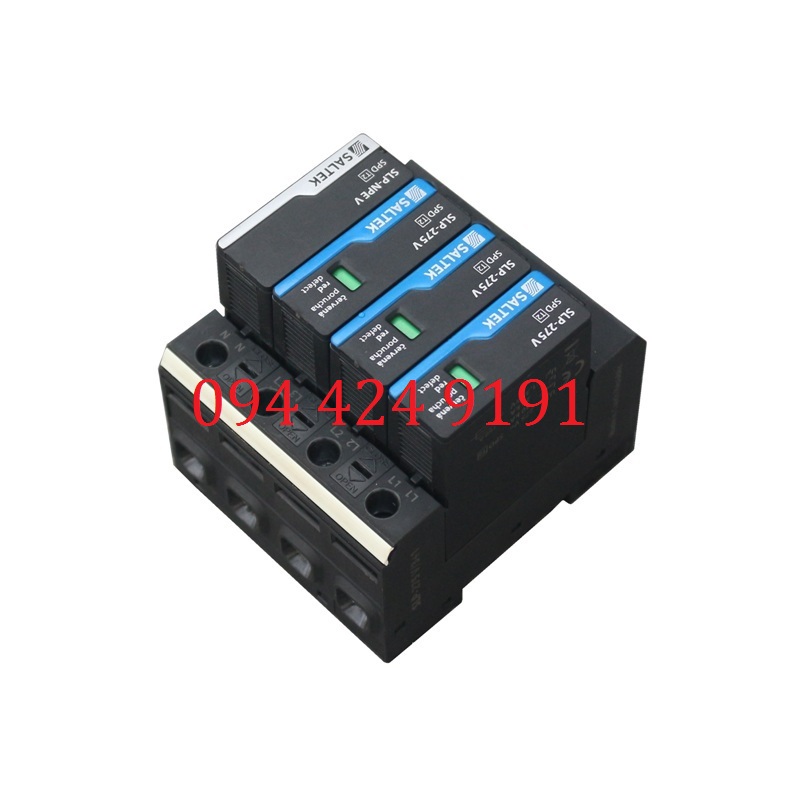

Hình ảnh: chống sét 3 pha 3P+N Saltek SLP275-3P1
Lắp đặt thiết bị Chống Sét SLP-275-V/1+1, SLP-275-V/3+1.
- Thiết bị cắt sét 1pha, 2 cực 1P+N SLP-275-V/1+1 và thiết bị cắt sét 03 pha, 04 cực 3P+N SLP-275-V/3+1 lắp đặt song song với tải tiêu thụ kích cỡ dây đấy nối Max 35mm2.
- Ghi chú cần đấu nối thiết bị cắt sét với cầu chì nếu tổn tải > 160A, nếu tổng tải ≤ 160A thì không cần thiết phải lắp đặt thêm cầu chì.

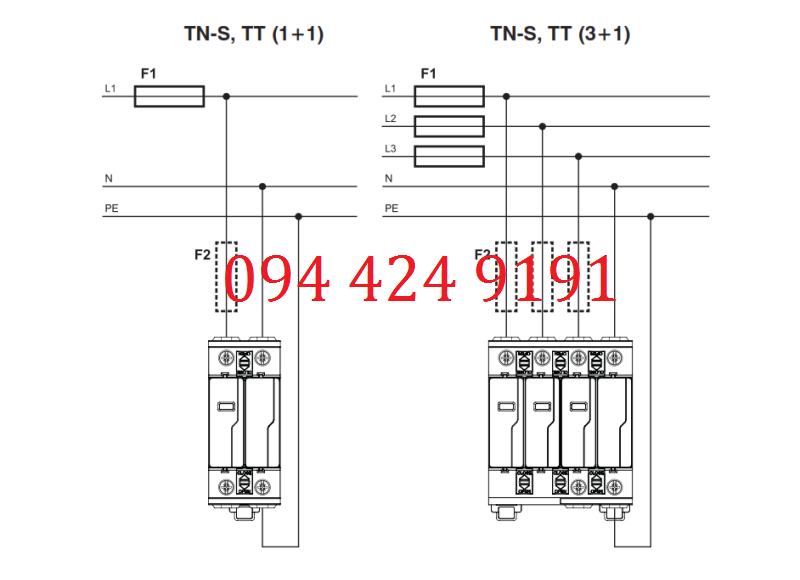

Hình ảnh: sơ đồ lắp đặt Saltek SLP-275
- Thiết bị cắt sét Saltek SLP-275-V/1+1, SLP-275-V/3+1 được lắp đặt với cấp bảo vệ 2 trong mạch điện phân phối.

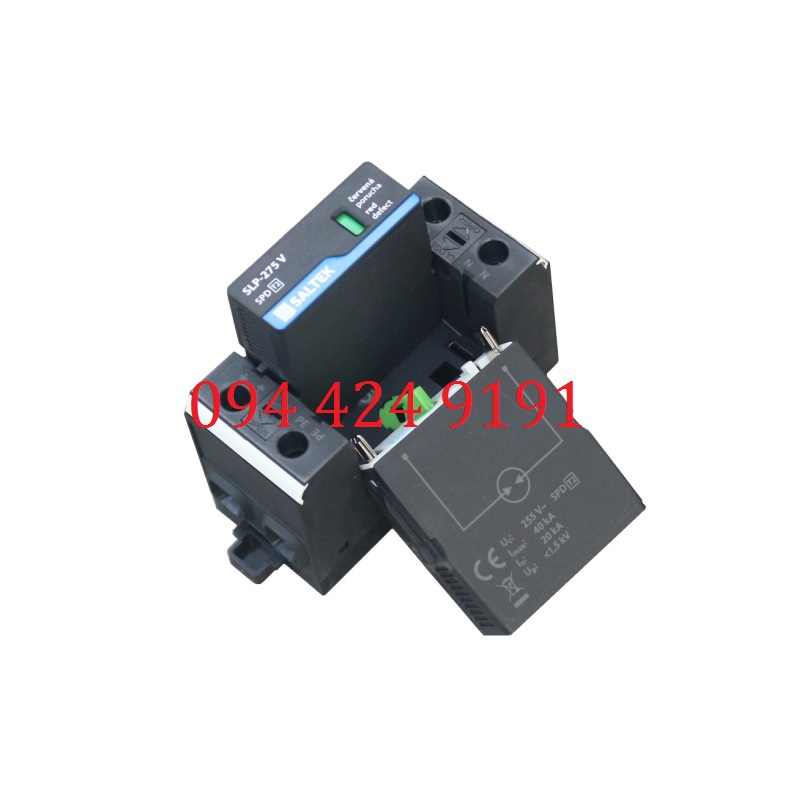

- Khi cờ màu xanh của Modul cắt sét SLP-275 V/0 chuyển sang màu đỏ thì cần phải thay thế Modul cắt sét.
- Thiết bị chống sét bảo vệ Type 2 SLP-275 lắp đặt trong nhà, không lắp đặt ngoài trời.

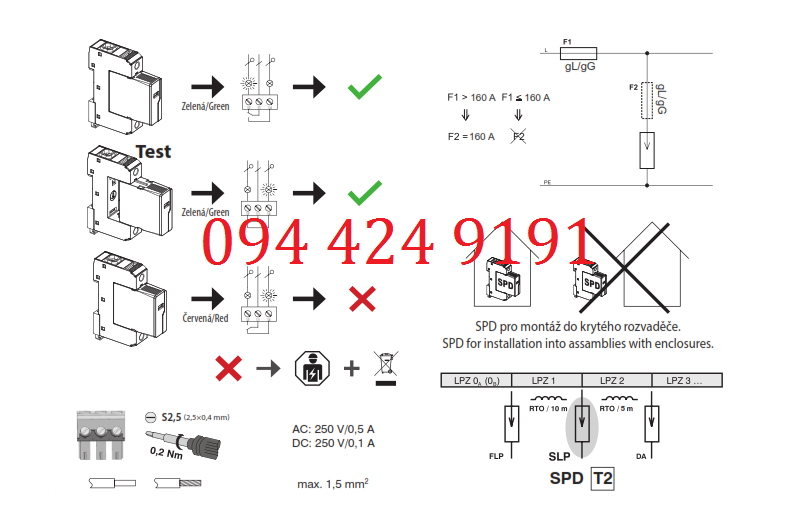

Hình ảnh: khi chú khi lắp đặt Saltek SLP-275
Bảng giá tham khảo thiết bị Chống Sét Saltek SLP-275-V/1+1, SLP-275-V/3+1.
- Báo giá thiết bị chống sét Saltek bảo vệ Type 2 chỉ mang tính chất tham khảo, giá có thể thay đổi mà không cần báo trước. Đơn giá chưa bao gồm VAT, nhân công lắp đặt và chi phí vận chuyển.
- Tiến độ cung cấp hàng hóa tùy thuộc vào số lượng với số lượng nhiều thời gian cấp hàng trong vòng 4-6 tuần.
- Thiết bị cắt sét 1 pha, 2 cực SLP-275-V/1+1, mắc song song với tải tiêu thụ, cấu hình bảo vệ L-N & N-E, dòng cắt sét In: 20kA, Imax: 40kA. Có cờ hiển thị trạng thái làm việc của thiết bị | : 2.200.000 vnđ |
- Thiết bị cắt sét 03 pha, 4 cực SLP-275-V/3+1, mắc song song với tải tiêu thụ, cấu hình bảo vệ L1-N, L2-N, L3-N & N-E, dòng cắt sét In: 20kA/Pha, Imax: 40kA/Pha. Có cờ hiển thị trạng thái làm việc của thiết bị | : 3.600.000 vnđ |
Thông tin liên hệ thiết bị Chống Sét Saltek SLP-275-V/1+1, SLP-275-V/3+1.
- Quý khách hàng cần Catalogue cũng như giá tốt Chống Sét Saltek SLP-275-V/1+1, SLP-275-V/3+1 vui lòng liên hệ với nhà đại lý phân phối thiết bị Chống Sét. Mobile: 0978281637. Tel: 02466528821. Các bạn có thể tham khảo thông số tương đương với mã Tec MT50.
