Tư vấn thiết kế hệ thống chống sét cho trung tâm dữ liệu Data center
Trung tâm dữ liệu Data center là 1 tòa nhà, hay một phần của tòa nhà nơi để chứa hệ thống máy tính và các thành phần liên quan. Chống sét cho Data center vui lòng gọi: 0944249191
Tính cấp bách không thể ngưng trệ của hệ thống ngân hàng.
- Giao dịch Ngân hàng được diễn ra thường xuyên tại quầy từ việc rút tiền, gửi tiền. Mọi giao dịch đều phải được kết nối với ngân hàng nhà nước
- Giao dịch rút tiền tại cây ATM giao dịch này diễn ra 24/7 không thể bị đình trệ.
- Những giao dịch này là không thể ngưng trệ, để không bị đình trệ thì cần một cơ sở hạ tầng với vật tư thiết bị đảm bảo không bị hỏng. Mà nguyên nhân sét đánh hỏng thiết bị là một trong những nguyên nhân cần được khắc phục bằng cách lắp đặt các thiết bị chống sét lan truyềncho nó.

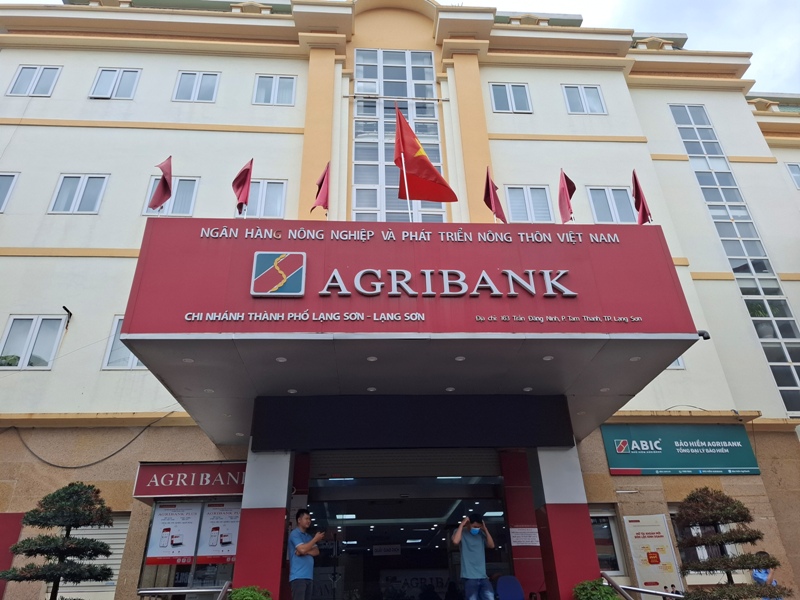

Hình ảnh: Agribank PGD Chi Lăng-Lạng Sơn
Sét có thể gây hư hại cho hệ thống dữ liệu ngân hàng thông qua đường nào.
- Sét có thể xâm nhập đánh hỏng các thiết bị thông qua đường điện lực.
- Sét có thể xâm nhập đánh hỏng thiết bị thông qua đường truyền thông như đường truyền riêng, Internet, đường điện thoại, mạng LAN nội bộ, Camera.
- Sét có thể xâm nhập do sự chệnh áp giữa các hệ thống tiếp địa hoặc do hệ thống tiếp địa làm chưa đạt chuẩn yêu cầu.

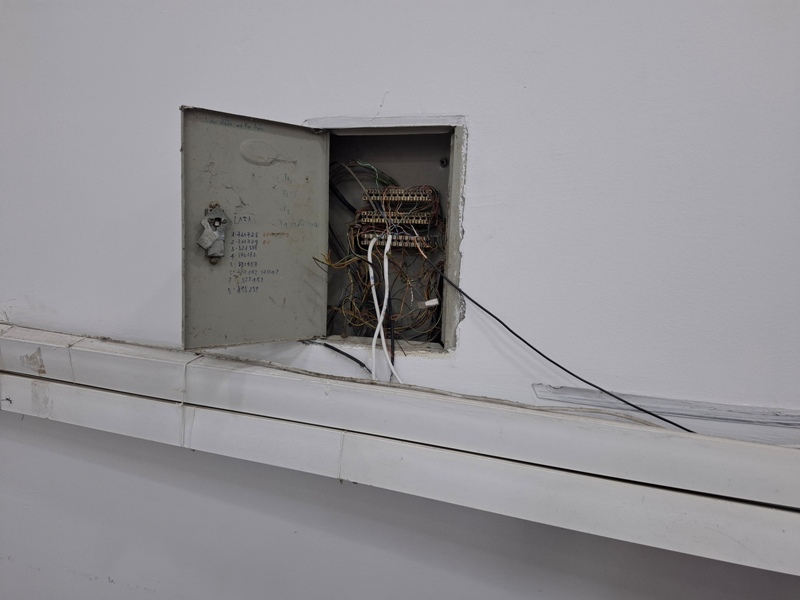

Hình ảnh: Trung kế nơi sét xâm nhập vào hệ thống
Biện pháp khắc phục lắp đặt thiết bị chống sét lan truyền bảo vệ thiết bị khỏi bị sét đánh hỏng.
- Xây dựng hệ thống tiếp địa đạt chuẩn với trị số ≤ 4Ω, tiến hành đấu đẳng thể giữa các hệ thống tiếp địa với nhau.
- Lắp đặt thiết bị chống sét lan truyền qua đường điện EVN (75%). Nên cần lắp đặt bảo vệ sơ cấp và thứ cấp
- Lắp đặt thiết bị chống sét lan truyền qua đường truyền thông (25%) như mạng LAN, Tel, Camera, đường truyền thuê bao riêng.

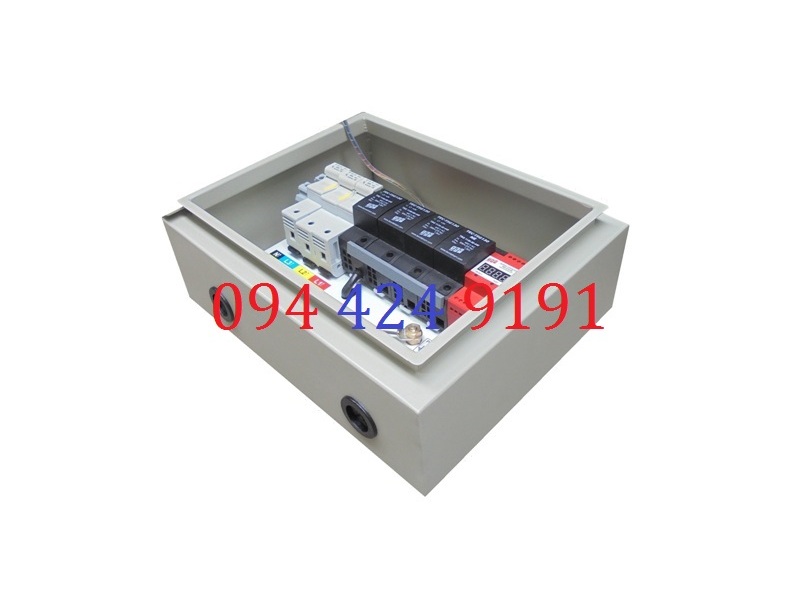

Hình ảnh: tủ cắt sét sơ cấp 3 pha SPD-3P
Dự toán kinh phí lắp đặt hệ thống chống sét lan truyền.
- Tùy thuộc vào mức độ đầu tư của dự án, nên chúng ta lựa chọn những giải pháp phù hợp với kinh phí bỏ ra. Thông thường với chi phí 60 triệu đến 120 triệu là chúng ta đã có một giải pháp tương đối hoàn chỉnh về chống sét lan truyền cho 1 phòng giao dịch của ngân hàng.

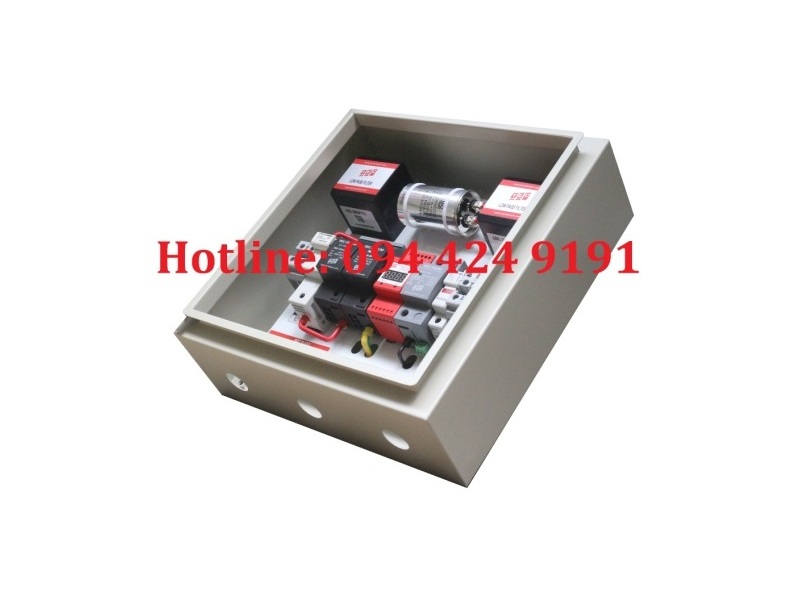

Hình ảnh: tủ cắt sét thứ cấp 1 pha SRF163-TSG
- Khối lượng vật tư gồm những đầu mục như sau:
- Vật tư thiết bị chống sét lan truyền |
|
+ Thiết bị cắt sét sơ cấp được lắp đặt ngay tủ điện nguồn 3 pha, mã tham khảo TEC SPD-3P | : 01 tủ |
+ Thiết bị cắt lọc sét bảo vệ thứ cấp lắp đặt tại phòng IT, lựa chọn mã TEC SRF163-TSG | : 01 tủ |
+ Thiết bị chống sét mạng LAN bảo vệ Switch, TEC SPD-J45-48-POE | : 01 cái |
+ Cáp bọc màu vàng xanh 1x16mm2, dùng cho tủ cắt lọc sét nguồn | : 15m |
+ Cáp bọc màu vàng xanh 1x6mm2, dùng cho thiết bị cắt lọc sét truyền thông | : 20m |
- Vật tư hệ thống tiếp địa |
|
+ Hộp kiểm tra tiếp địa 210x160x100mm kèm bản đồng | : 02 cái |
+ Cọc tiếp địa bằng đồng D16 dài 2.4m, đóng ở độ sâu 0.6m | : 06 cái |
+ Băng đồng tiếp địa 25x3mm, dùng để nối các cọc lại với nhau | : 20m |
+ Cáp bọc vàng xanh 1x50mm2, nối từ hệ thống tiếp địa lên hộp kiểm tra | : 15m |
+ Thuốc hàn hóa nhiệt 115gr, dùng để hàn đầu cọc với bang đồng | : 07 mối |
+ Bột làm giảm điện trở đất, tác dụng giảm và ổn định điện trở đất | : 06 bao |
+ Vật tư phụ cho quá trình lắp đặt, như băng keo, đầu cốt, gen | : 01 lô |
- Nhân công lắp đặt triển khai hệ thống chống sét & tiếp địa | : 01 ht |

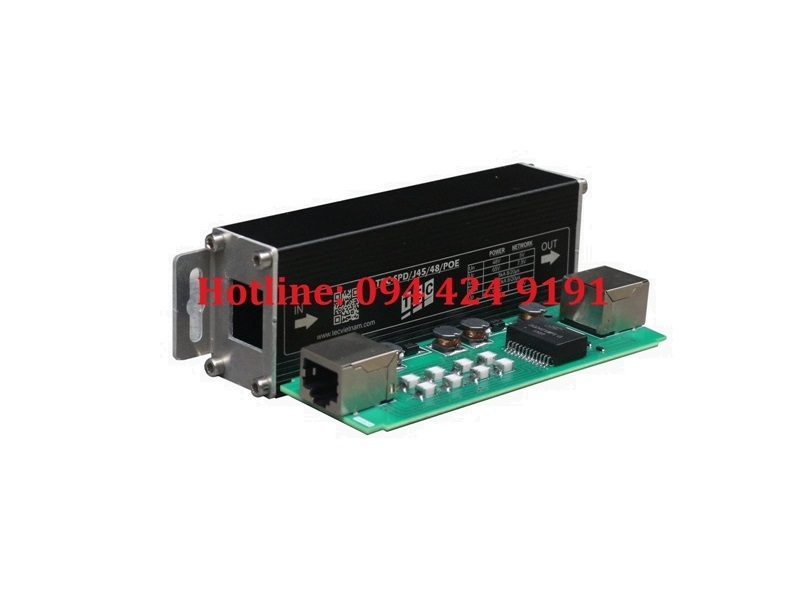

Hình ảnh: thiết bị cắt sét truyền thông RJ45
Liên hệ để được tư vấn lắp đặt, tư vấn thiết kế khi có nhu cầu.
- Quý khách hàng có nhu cầu lắp đặt hệ thống chống sét cho khối Ngân hàng, bank vui lòng gọi chúng tôi theo số: 0978281637, Tel: 0246652881.
- Chúng tôi hy vọng sẽ làm hài lòng quý khách bởi chất lượng dịch vụ mà chúng tôi đem lại.
