Tư vấn thiết kế lựa chọn SPD cho đường truyền thông
Lựa chọn thiết bị chống sét lan truyền qua đường tín hiệu điều khiển, tín hiệu công nghiệp, tín hiệu Data là rất khó khăn. Bài viết này sẽ giúp Quý khách hàng thiết kế lựa chọn cho phù hợp. Liên hệ 0944249191 để được tư vấn lắp đặt.
Bài viết lựa chọn thiết bị chống sét lan truyền bảo vệ Data, truyền thông, tín hiệu điều khiển, tín hiệu công nghiệp.
- Để giải quyết được vấn đề này cần giải quyết được 2 vấn đề, SPD lắp ở đâu & lựa chọn thiết bị chống sét phù hợp với mạch.
- Trả lời câu hỏi thứ nhất: Lắp đặt thiết bị cắt lọc sét lan truyền hay SPD tại đâu.
+ Tất cả các thiết bị đường dây tín hiệu vào và ra khỏi tòa nhà đều phải lắp thiết bị chống sét lan truyền, SPD lắp ở tất cả các thiết bị đầu cuối.

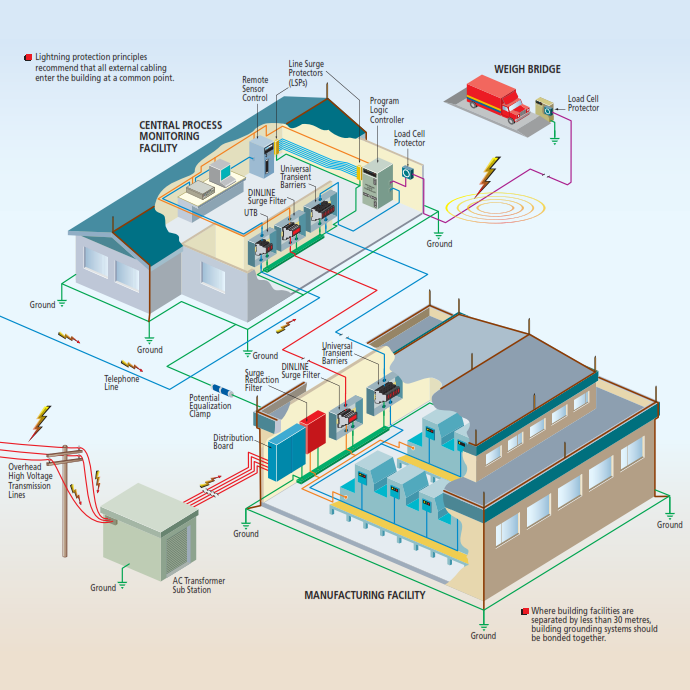

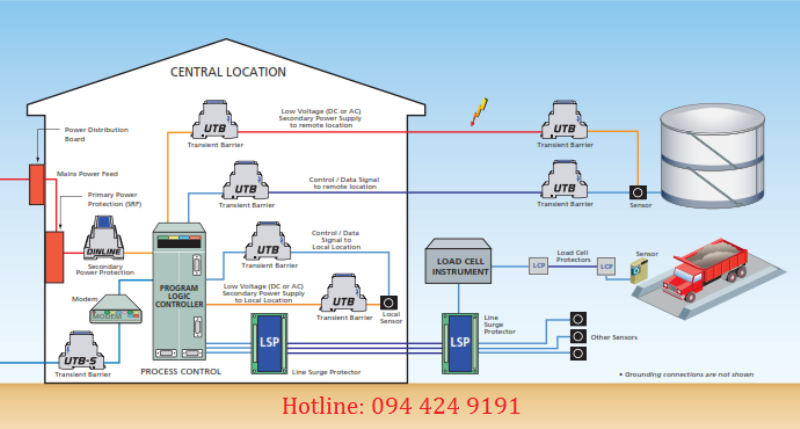

Hình ảnh: Bố trí thiết bị chống sét lan truyền
+ Hệ thống dây truyền dẫn có khoảng cách lớn hơn 15m đều phải lắp thêm SPD, mặc dù đã được đi ngầm hoặc đã có lớp chống nhiễu vì tín hiệu điều khiển rất nhậy cảm.

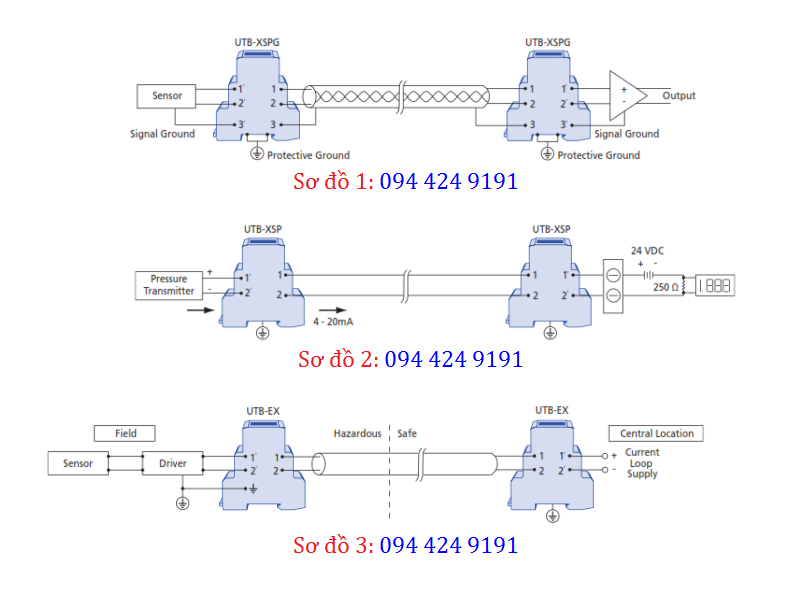

Hình ảnh: Sơ đồ lựa chọn SPD cho tín hiệu 1 đôi dây
- Trả lời câu hỏi thứ hai: Lựa chọn SPD phù hợp với mạch của thiết bị. Dưới đây là 5 thông số quan trọng.
+ SPD phải có điện áp dư Up phải ở mức độ an toàn mà thiết bị cần bảo vệ chịu được, không được gây ra nhiễu tín hiệu bình thường. Thường điện áp kẹp không được ≥ 20% điện áp làm việc cực đại của thiết bị.

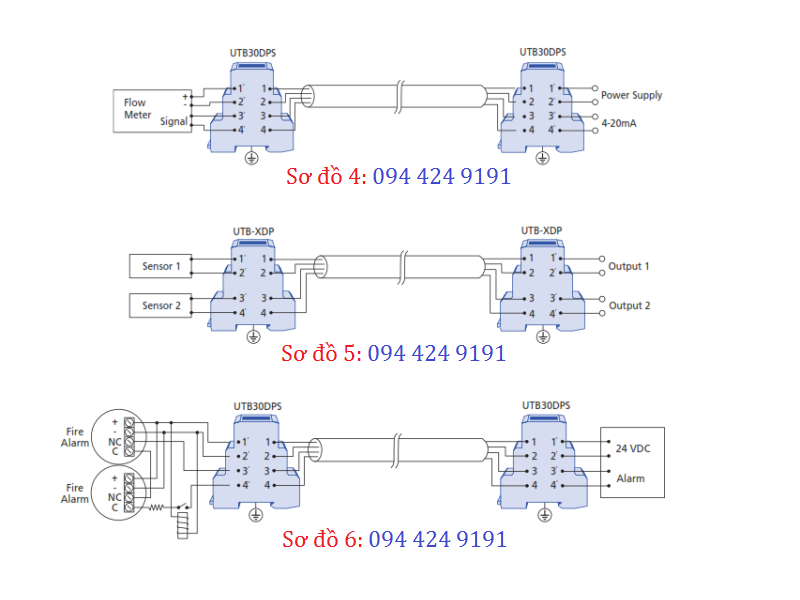

Hình ảnh: Sơ đồ lựa chọn SPD cho tín hiệu 2 đôi dây
+ Dòng định mức của SPD (Iload) phải lớn hơn dòng tín hiệu tối đa của thiết bị bảo vệ.
+ Băng thông, tốc độ truyền tin & tần số của SPD phải phù hợp với thiết bị cần bảo vệ.
+ Xác định số lượng dây, kiểu kết nối của thiết bị cần bảo vệ
+ Dòng cắt sét mà SPD chịu đựng tối đa, đối với thiết bị cần bảo vệ ở trong nhà thì SPD Imax: 1-5kA là đủ, đổi với thiết bị cần bảo vệ ở bên ngoài thì SPD Imax: 10-20kA

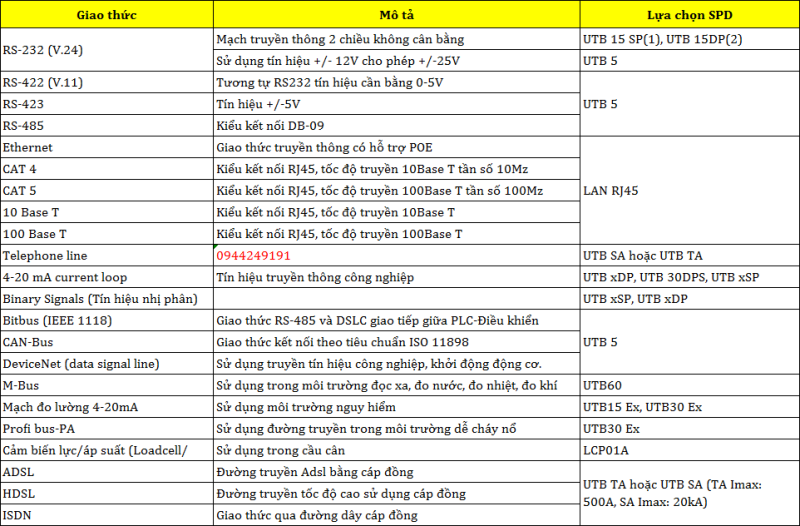

Hình ảnh: bảng tra cứu lắp đặt SPD cho các tín hiệu cơ bản
- Quý khách hàng có nhu cầu thiết kế, tư vấn lắp đặt thiết bị chống sét lan truyền SPD qua đường truyền thông, data, tín hiệu điều khiển vui gọi số: 0978281637, tel: 02466528821.
