Bộ lọc trong tủ cắt lọc sét

 Các loại cắt lọc sét trên thị trường và sự khác biệt.

- Cắt lọc sét mắc song song chỉ lọc được một số tần số nhất định lọc tần số lọc nhiễu điện từ RFI/EMI, không lọc được sét. Ứng dụng: Dùng để bảo vệ cho các thiết bị điện & điện tử thông thường.

+ RFI=Radio Frequency Interference nhiễu tần số vô tuyến

+ EMI=Electromagnetic Interference nhiễu điện từ. Là những tín hiệu không mong muỗn sinh ra từ năng lượng điện trường.

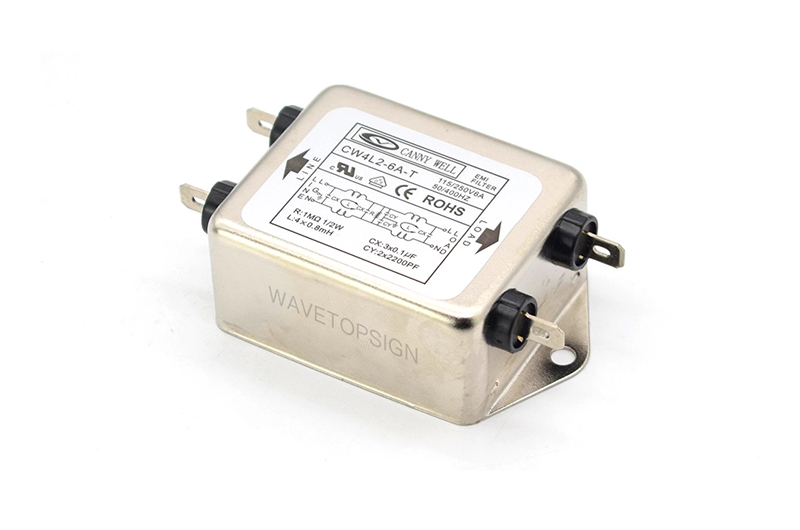

Hình ảnh: lọc RFI/EMI

- Cắt lọc sét mắc nối tiếp sử dụng mạch lọc LC lọc được sét, lọc nhiễu RFI/EMI, lọc được tần số cao. Ứng dụng: Dùng để bảo vệ cho các thiết bị điện, thiết bị điện tử thông thường & thiết bị điện tử nhậy cảm.

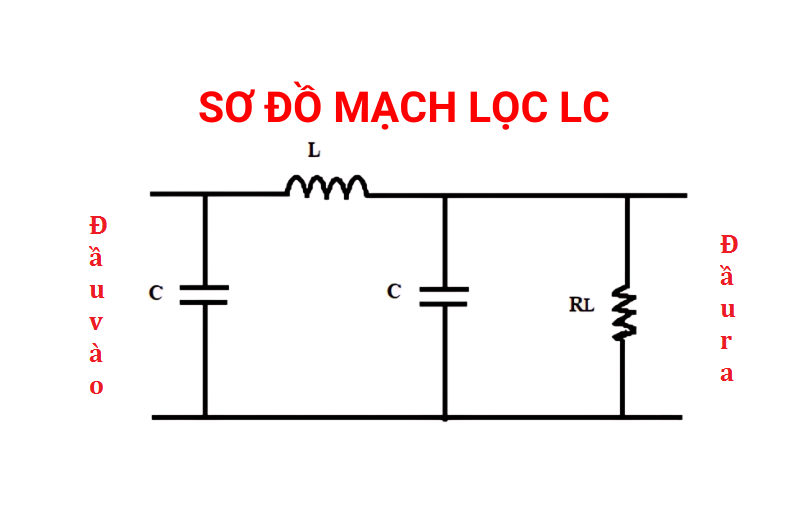

Hình ảnh: sơ đồ mạch lọc LC

- Kết luận: Đối với thiết bị điện tử nhậy cảm quan trọng cần phải sử dụng bộ cắt lọc sét mắc nối tiếp.

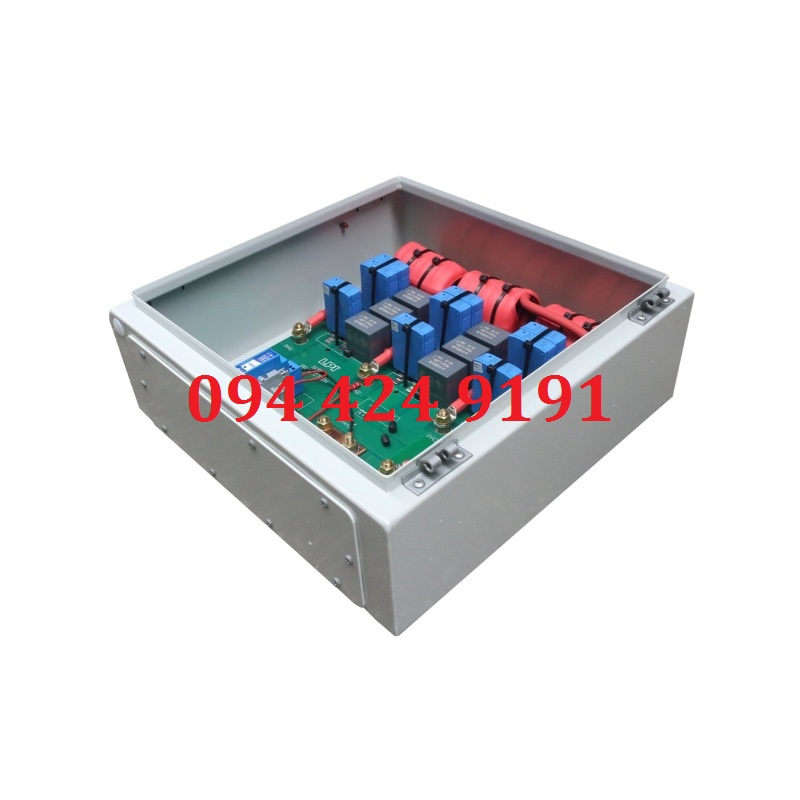

Hình ảnh: tủ cắt lọc sét sử dụng mạch LC Lpi-Úc

Cấu tạo công dụng của bộ cắt lọc sét mắc nối tiếp sử dụng mạch lọc sét LC bao gồm cuộn cảm và tụ điện.

- Cuộn cảm L có xu hướng chống lại sự thay đổi đột ngột của dòng điện, do đó nó có tác dụng chặn các thành phần có tín hiệu cao đi qua

- Tụ điện C có khả năng cho phép dòng điện có tần số thấp đi qua và lưu trữ năng lượng điện trong trường điện

- Nguyên tắc hoạt động khi tín hiệu nhiễu được đưa vào mạch lọc LC, cuộn cảm sẽ chặn nhiễu có tần số cao, trong khi tụ điện cho phép dòng điện có tần số thấp đi qua. Sự kết hợp này giúp loại bỏ tần số cao không mong muốn, làm sạch tín hiệu.

Hình ảnh: tủ cắt lọc sét sử dụng mạch LC xuất xứ Việt Nam

Tại sao phải sử dụng bộ lọc sét LC cho tủ cắt lọc sét.

- Bộ lọc sét LC có tác dụng làm suy giảm các xung điện áp không mong muốn đã được suy yếu hoặc triệt tiêu bởi tầng cắt sét sơ cấp. Hiệu quả, giảm điện áp thoáng qua tới thiết bị cần bảo vệ. Giảm tốc độ biến thiên của dv/dt. Sau khi các xung điện áp cao được hạn chế tối đa bởi 1 SPD phía trước, điện áp dư tăng đột biến, mặc dù nó có thể chỉ còn khoảng 500V đến 900V trong biên độ, nhưng có thể làm tê liệt các thiết bị điện tử do tốc độ biến thiên dv/dt  còn cao tới  3.000÷12.000V/μs.

- Nhờ có bộ lọc thông thấp, tỷ lệ này giảm xuống rất nhiều lần và xuống dưới 100V/µs. Đỉnh xung điện áp cao cũng thấp hơn 300V và hoàn toàn có thể bảo vệ được thiết bị. Bên cạnh đó, bộ lọc LC cũng giúp làm giảm nhiễu RFI/EMI.

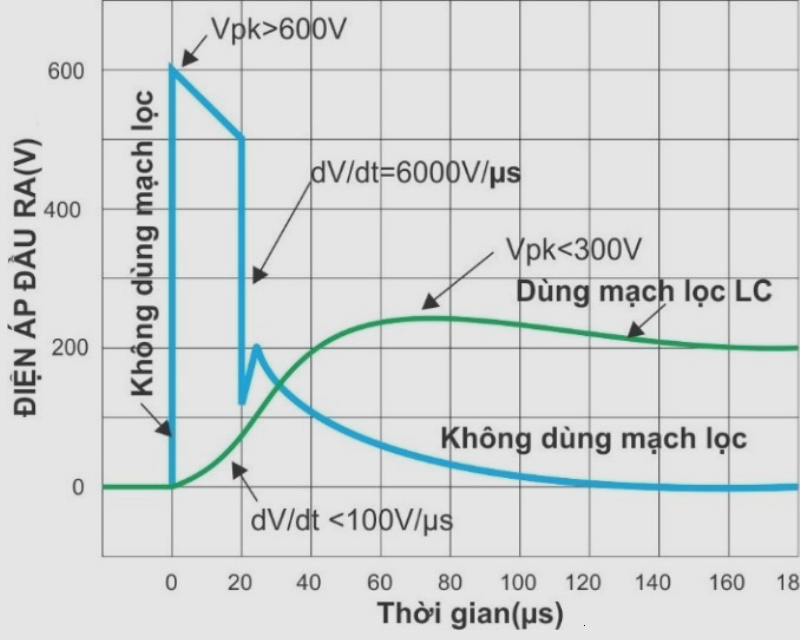

Hình ảnh: đồ thị mô tả có lọc sét LC và không có lọc sét

Thông tin liên hệ về mạch lọc LC trong tủ cắt lọc sét.

- Quý khách hàng cần hiểu sâu về mạch lọc sét LC vui lòng liên hệ với Chống Sét Trần Gia. Địa chỉ: Số 20, ngách 43/17, ngõ 43 phố Kim Đồng, phường Giáp Bát, quận Hoàng Mai, Tp. Hà Nội. Mobile: 0978281637. Tel: 02466528821
