Đặc điểm ứng dụng thiết bị cắt sét 1 pha 3 pha Otowa LSK-N2720S, LSK-T2720S.
- Cắt sét lan truyền LSK 1 pha 1P+N bảo vệ Class 2 trong mạch điện phân phối, dòng cắt sét bình thường In: 20kA xung 8/20µs. Dòng cắt sét cực đại Imax: 40kA xung 8/20µs.
- Bộ chống sét lan truyền 3 pha 3P+N đáp ứng tiêu chuẩn IEC 61643-11, EN 61643-11, RoHS, TU, UL94 V-0, EN 60715.
- Chống sét 1 pha 3 pha Otowa Imax: 40kA sử dụng bảo vệ nguồn 220Vac nuôi Camera, tủ điện dân dụng, tủ bảng điện công nghiệp, tòa nhà, trung tâm thương mại…
- Với thiết kế nhỏ gọn như Attomat cắt sét dễ dàng lắp đặt trong tủ điện. Chỉ cần cài trên DIN 35mm.

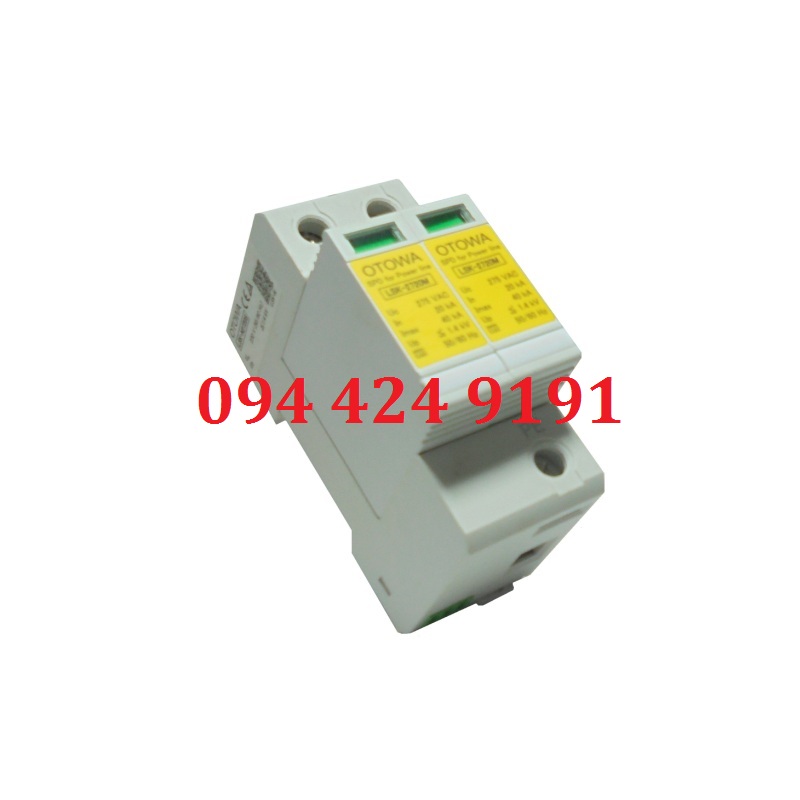

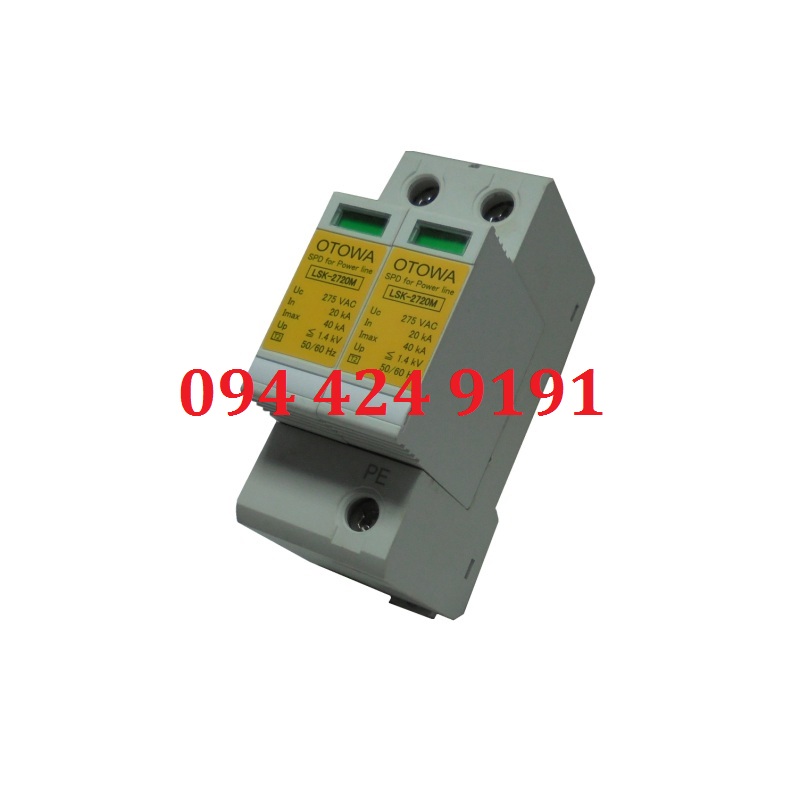

Hình ảnh: cắt sét 1P+N Otowa LSK-N2720S
Thông số kỹ thuật chính thiết bị chống sét lan truyền Otowa.
- Mã hàng cắt sét 1pha 1P+N | : LSK-N2720S |
- Mã hàng cắt sét 3pha 3P+N | : LSK-T2720S |
- Tiêu chuẩn đáp ứng cắt sét otowa | : IEC 61643-11, EN 61643-11, RoHS, TU, UL94 V-0, EN 60715. |
- Vùng bảo vệ chống sét Otowa | : Type 2, Class II |
- Điện áp làm việc bình thường Un LSK-N2720S | : 230Vac |
- Điện áp làm việc bình thường Un LSK-T2720S | : 230/400Vac |
- Tần số là việc chống sét Otowa | : 50-60Hz |
- Điện áp làm việc cực đại Uc giữa L-N | : 275Vac |
- Điện áp làm việc cực đại Uc giữa N-PE | : 255Vac |
- Dòng cắt sét bình thường In L-N | : 20kA xung 8/20µs |
- Dòng cắt sét cực đại Imax L-N | : 40kA xung 8/20µs |
- Mức bảo vệ điện áp Up tại In L-N | : ≤ 1.4kV |
- Mức bảo vệ điện áp Up tại In N-PE | : ≤ 1.5kV |
- Dòng phóng theo Ifi | : 100Arms |
- Thời gian đáp ứng cắt sét tA L-N | : ≤ 25ns |
- Thời gian đáp ứng cắt sét tA N-PE | : ≤ 100ns |
- Dòng tải phù hợp đấu nối chống sét | : ≤ 125A |
- Cắt dòng ngắn mạch Isccr | : 25kArms |
- Điện áp chịu đựng Utov L-N | : 355V |
- Điện áp chịu đựng Utov N-PE | : 440V trong vòng 12 phút |
- Nhiệt độ làm việc cắt sét | : -400C÷700C |
- Độ ẩm thiết bị chống sét | : 5%÷95% |
- Vị trí lắp đặt cắt sét LSK | : Trong tủ |
- Kích cỡ cáp đấu nối cắt sét LSK | : 1.5mm2÷35mm2 |
- Độ kín chống bụi, chống nước | : IP20 |
- Hiển thị trạng thái làm việc cắt sét LSK | : Xanh tốt, đỏ cần thay thế |

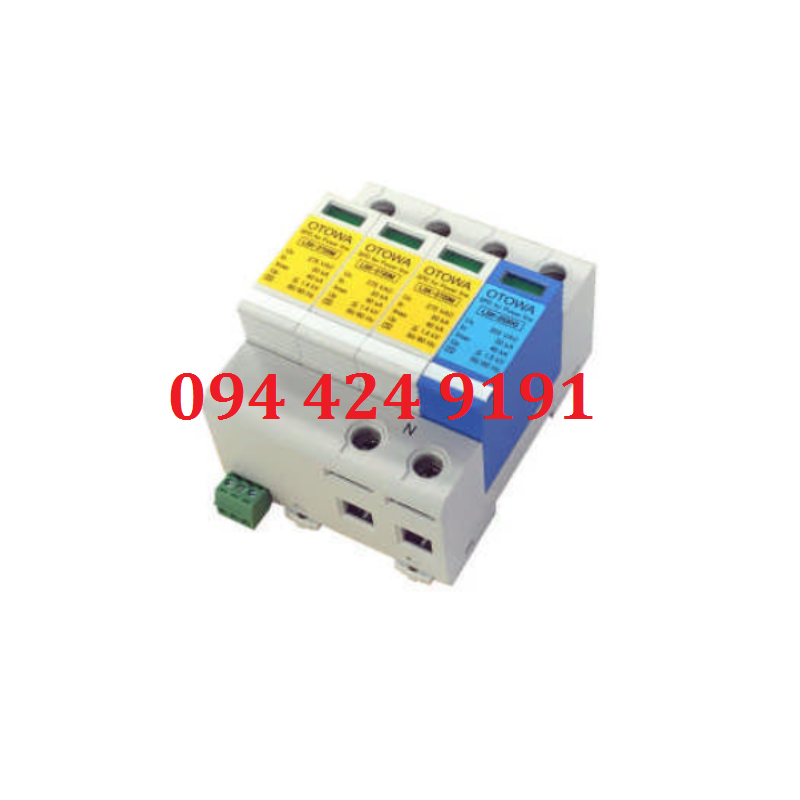

Hình ảnh: cắt sét 3P+N Otowa LSK-T2720S
Bảng giá tham khảo bộ chống sét cảm ứng Otowa.
- Báo giá cắt sét LSK mang tính chất tham khảo chưa bao gồm VAT và nhân công lắp đặt. Đơn giá có thể thay đổi mà không cần báo trước.
- Tiến độ cung cấp hàng hóa 2-3 tuần tùy thuộc vào từng thời điểm và số lượng đặt hàng.
- Thiết bị cắt sét 1 pha 1P+N, bảo vệ Type 2, dòng cắt sét bình thường In: 20kA, Imax: 40kA xung 8/20µs. Un: 230V, Uc: 275V, Up: ≤ 1.4kV, tần số làm việc 50/60Hz, có màn hình hiển thị trạng thái làm việc Modul cắt sét. Mã hàng: LSK-N2720S. Xuất xứ: Otowa-Trung Quốc. Đơn giá: 1.450.000 vnđ/cái
- Bộ cắt sét 1 pha 3P+N, cấu hình bảo vệ L1-N, L2-N, L3-N & N-E, bảo vệ Type 2, dòng cắt sét bình thường In: 20kA/pha, Imax: 40kA/pha xung 8/20µs. Un: 230/400V, Uc giữa L-N: 275V, Uc giữa N-PE: 255V, Up: ≤ 1.4kV, tần số làm việc 50/60Hz, có màn hình hiển thị trạng thái làm việc Modul cắt sét. Mã hàng: LSK-T2720S. Xuất xứ: Otowa-Trung Quốc. Đơn giá: 2.900.000 vnđ/cái
Video: thiết bị cắt sét 1 pha LSK-N2720S
Tư vấn vận hành lắp đặt thiết bị cắt sét Otowa 1P+N & 3P+N.
- Việc đấu nối thiết bị cắt sét Otowa phải được thực hiện bởi chuyên gia có trình độ chuyên môn về lĩnh vực điện & chống sét.
- Cáp đấu nối cắt sét LSK có tiết diện phù hợp trong phạm vi 1.5mm2-35mm2.

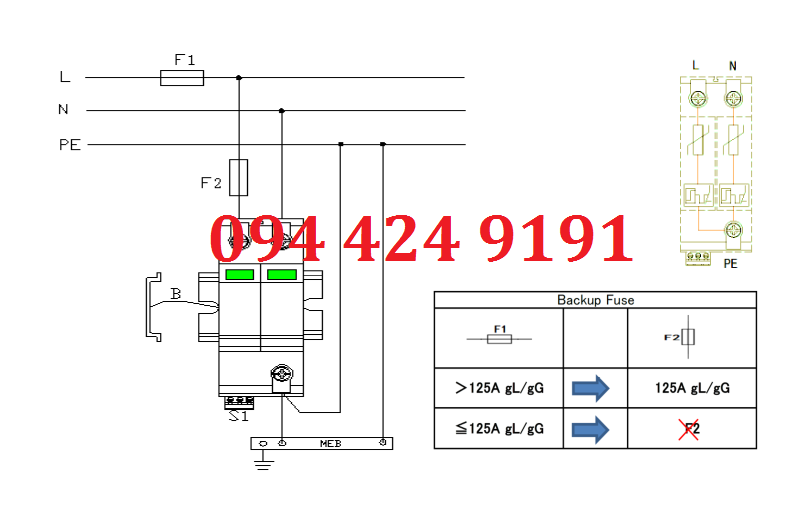

Hình ảnh: sơ đồ đấu nối cắt sét 1 pha Otowa
- Bộ cắt sét Otowa lắp đặt mắc song song với tải được bảo vệ trên thiết bị có ghi sẵn L, N, PE trong đó L=Dây Phase, N=Dây trung tính, PE=Dây tiếp địa. Chú ý phải đấu đúng cực tránh đấu sai cực.
- Thiết bị cắt sét LSK có cờ hiển thị trạng thái làm việc của từng phần tử chống sét, khi cờ màu xanh thiết bị còn hoạt động tốt, cờ chuyển sang mài đó cần thay thế.

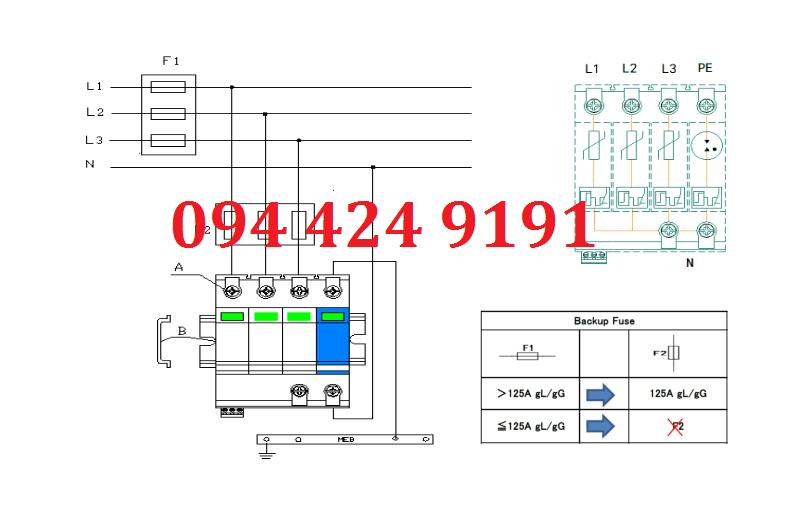

Hình ảnh: sơ đồ đấu nối cắt sét 3 pha Otowa
