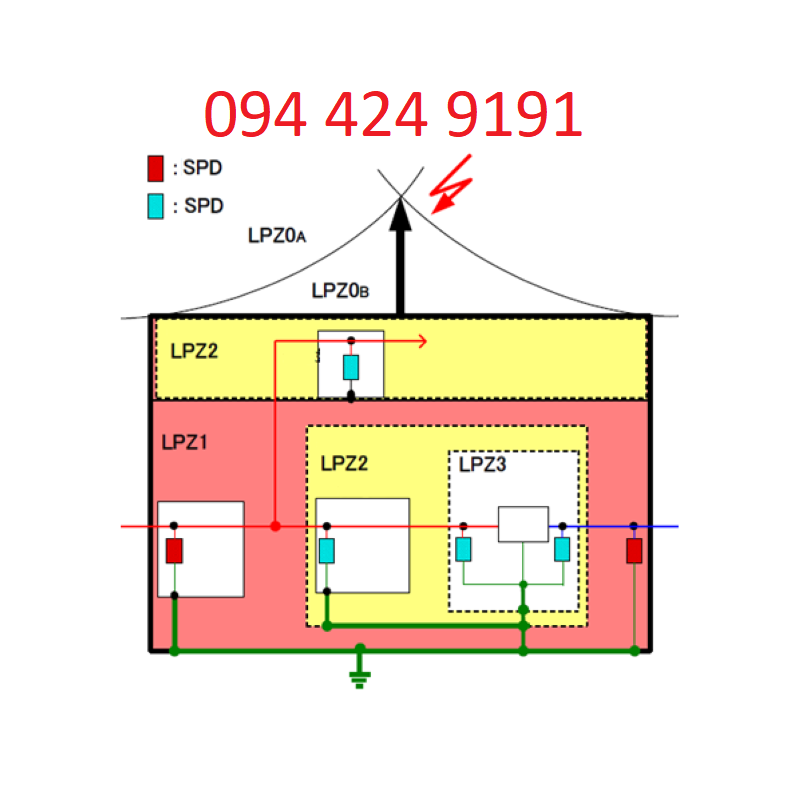

- Tùy thuộc vào nguy cơ sét đánh, IEC xác định 5 vùng bảo vệ khi sét đánh (LPZ), định nghĩa LPZ giúp chúng ta làm rõ các giải pháp phù hợp về bảo vệ sét đánh và loại thiết bị chống sét lan truyền phù hợp.
- Trong tòa nhà và nhà máy nói chung, vùng LPZ1 trạm điện tổng, LPZ2 tủ điện phân phối, LPZ3 là thiết bị điện, thiết bị chống sét lan truyền nên được chọn dựa trên vùng LPZ.
Vùng bảo vệ sét đánh | Nội dung | Thiết bị chống sét lan truyền | |
Bên ngoài | LPZ0A | Vùng nguy hiểm từ sét đánh trực tiếp | - |
LPZ0B | Vùng được bảo vệ khỏi sét đánh trực tiếp nhưng sẽ bị tác động của các xung sét cảm ứng | ||
Bên trong | LPZ1 | Vùng được bảo vệ bởi thiết bị chống sét lan truyền cấp I được bảo vệ khỏi sét đánh trực tiếp nhưng sẽ bị tác động của các xung sét cảm ứng | Cấp I Phân loại D1 |
LPZ2, 3 | Khu vực được bảo vệ bởi thiết bị chống sét lan truyền cấp II | Cấp II Phân loại D2 | |
Loại | Tiêu chuẩn IEC | Vị trí và mục đích lắp đặt | |
Đường nguồn | Sét trực tiếp | Cấp I. Dạng xung: 10/350µs | Vị trí: lối vào đường nguồn điện Mục đích: bảo vệ thiết bị khỏi bị sét đánh hòng trực tiếp vào đường dây |
Sét cảm ứng | Cấp II. Dạng xung: 8/20 µs | Vị trí: tủ điện Mục đích: bảo vệ thiết bị khỏi bị sét đánh hỏng do cảm ứng | |
Cấp III. Dạng xung: 1.2/50µs, Dạng xung: 8/20µs | Vị trí: cạnh thiết bị bảo vệ Mục đích: bảo vệ thiết bị khỏi xung sét cảm ứng | ||
Loại | Tiêu chuẩn IEC | Vị trí và mục đích lắp đặt | |
Đường tín hiệu | Sét trực tiếp | Cấp I. Dạng xung: 10/350µs | Vị trí: Lối vào điện của đường tín hiệu Mục đích: bảo vệ đường tín hiệu khỏi sét đánh trực tiếp |
Sét cảm ứng | Cấp III. Dạng xung: 1.2/50µs, dạng xung: 8/20µs | Vị trí: cạnh thiết bị bảo vệ Mục đích: bảo vệ thiết bị khỏi xung sét cảm ứng | |
