- Dạng sóng của sét được đặc trưng bởi xung 8/20µs & 10/350µs. Trong đó xung sét đánh trực tiếp được đại diện bởi biên độ 10/350µs năng lượng của xung sét này rất lớn nên nguy cơ làm hỏng thiết bị điện tử là cực nhiều.

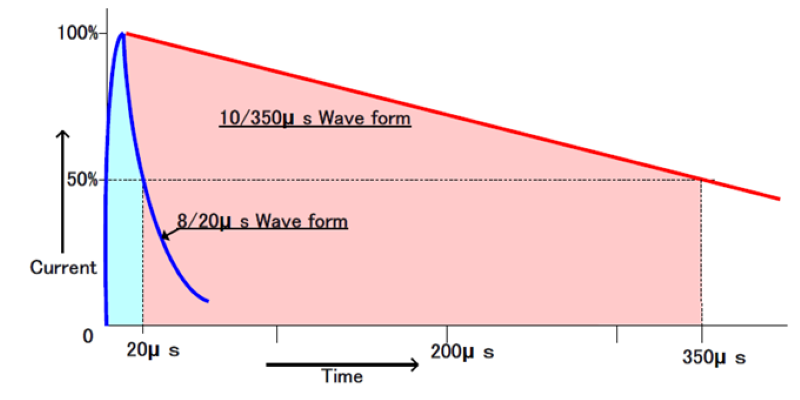

- Năng lượng sét xung 10/350µs được thể hiện màu hồng ở phần đồ thị dưới, năng lượng sét xung 8/20µs được thể hiển phần màu xanh bởi đồ thị dưới đây. Năng lượng sét trực tiếp có thời gian tác động dài, phần năng lượng sét này gấp 20-30 lần năng lượng sét lan truyền.
Hình ảnh: đồ thị biểu thị năng lượng sét

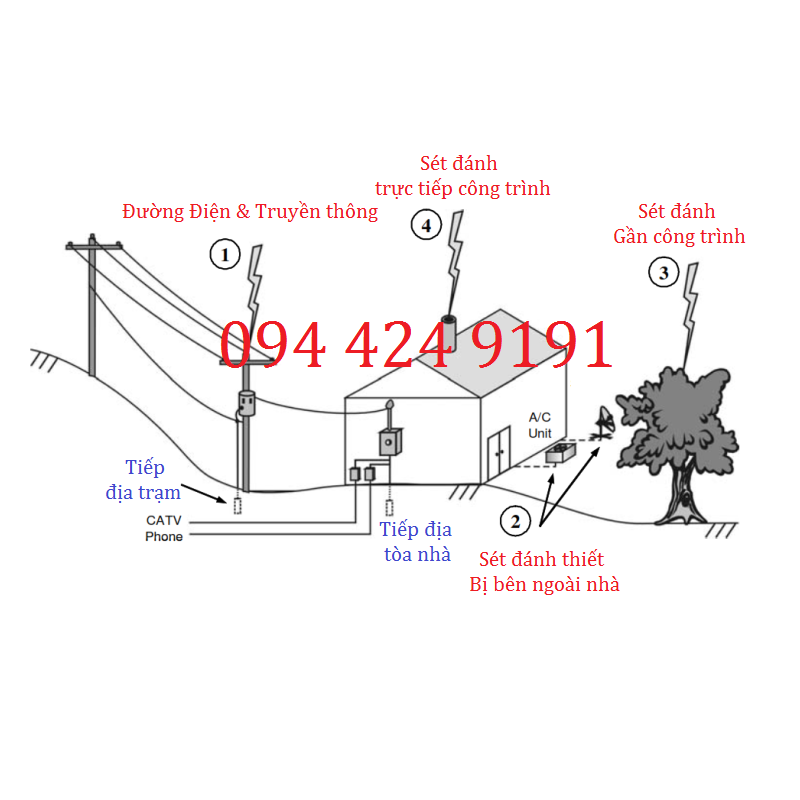

- Sét đánh trực tiếp vào cột thu lôi của tòa nhà gây hư hại cho thiết bị, sét đánh trực tiếp vào đường dây điện, đường dây tín hiệu rùi chạy vào nhà gay hư hỏng thiết bị.

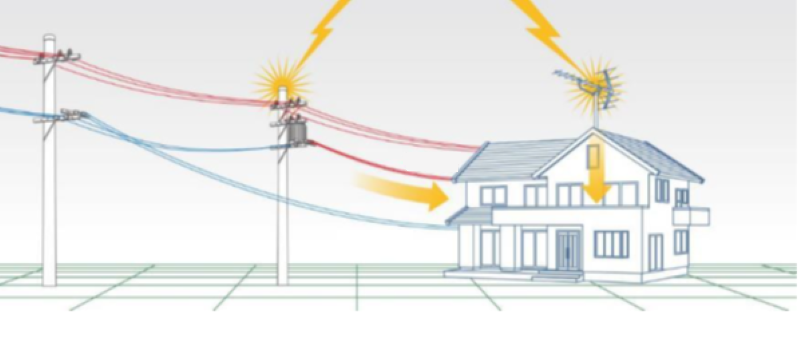

Hỉnh ảnh: mô phỏng sét đánh trực tiếp
- Sét đánh cảm ứng gay hư hỏng cho thiết bị điện tử nhạy cảm. Sét đánh trực tiếp vào cây hoặc các thiết bị xung quanh nha sau đó nhiễm từ trường chạy vào trong nhà thông qua các đường dây điện & tín hiệu

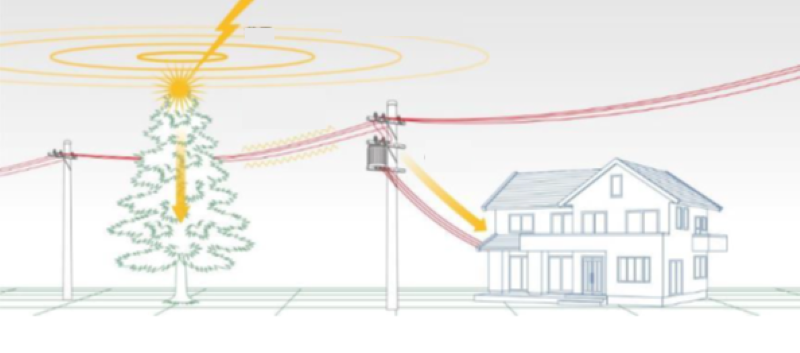

Hình ảnh: mô phỏng sét đánh cảm ứng
- Sét đánh lan truyền ngược thiết bị từ hệ thống đất. Do có sự chênh áp từ điện áp cao tới điện áp thấp. Khi xuất hiện hiện tượng sét đánh trực tiếp, cảm ứng thì trong long đất sẽ có hiện tượng chênh áp từ hệ thống tiếp địa này sang hệ thống tiếp địa khác.

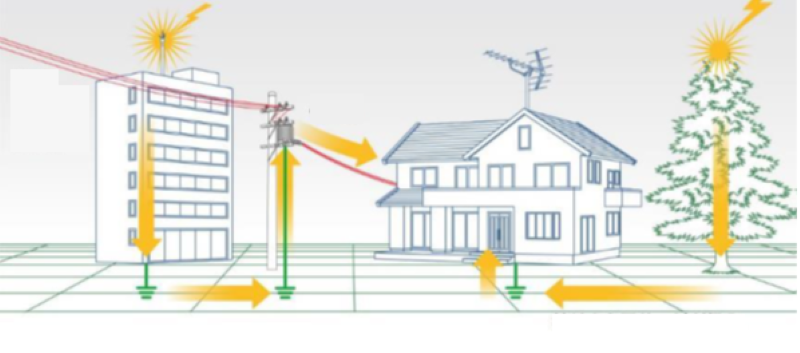

Hình ảnh: mô phỏng sét đánh lan truyền do chênh áp đất
- Nguy cơ sét đánh cho các thiết bị ở bên ngoài cao hơn bên trong nhà.
- Thiết bị càng nhiều dây đấu nối càng nhiều rủi ro bị sét đánh nhiều
Loại | Thiết bị |
Thiết bị ngoài trời với cảm biến | Camera quan sát - CCTV, máy liên lạc, cảm biến an ninh, chỉ báo mực nước, lưu lượng kế, bơm |
Thiết bị trong nhà với nhiều dây | Tổng đài, Báo cháy, Đài phát hình, phát thanh |
Thiết bị không dây | Thiết bị viễn thông, thiết bị điện thoại |
- Đối với chống sét trực tiếp lắp đặt hệ thống kim thu hút sét tập trung vào đầu kim dẫn xuống đất một cách an toàn.
- Đối với chống sét lan truyền, cảm ứng lắp đặt các SPD lan truyền qua đường nguồn theo đúng tiêu chuẩn IEC 61643-11. Sét lan truyền qua đường tín hiệu theo đúng tiêu chuẩn IEC 61643-21.
- Đối với hệ thống tiếp địa, xây dựng các hệ thống tiếp địa đạt trị số điện trở thích hợp và tiến hành đẳng thế giữa các hệ thống đất.
