Tư vấn thiết kế hệ thống chống sét cho trung tâm dữ liệu Data center
Trung tâm dữ liệu Data center là 1 tòa nhà, hay một phần của tòa nhà nơi để chứa hệ thống máy tính và các thành phần liên quan. Chống sét cho Data center vui lòng gọi: 0944249191
Giải pháp thiết kế lắp đặt thiết bị chống sét lan truyền qua Camera.
- Lắp đặt hệ thống chống sét trực tiếp đánh thẳng vào Camera lắp ngoài trời. Cái này thường có sẵn, đi kèm với gói xây dựng cơ bản.
- Tại các Camera đơn lẻ lắp đặt hệ thống chống sét lan truyền qua đường nguồn điện AC, DC nuôi Camera. Tùy thuộc vào từng loại Camera sử dụng nguồn DC hay AC.
- Tại cắt Cmera đơn lắp đặt thiết bị cắt sét lọc sét cho đường tín hiệu điều khiển bảo vệ Camera. Cáp đồng trục, cáp RS485, cáp RJ45. Đại đa số giờ sử dụng Cáp RJ45
- Tại phòng điều khiển trung tâm lắp đặt tủ cắt lọc sét cho đường nguồn điện AC 220Vac cái này chỉ cần 1 tủ. Lắp đặt thiết bị chống sét AC, DC bao nhiêu Camera đơn lẻ là bấy nhiêu cái chống sét. Lắp đặt thiết bị chống sét cho các tín hiệu bảo vệ dữ liệu, dữ liệu điều khiển về phòng trung tâm bao nhiêu Camera là bấy nhiêu cái.

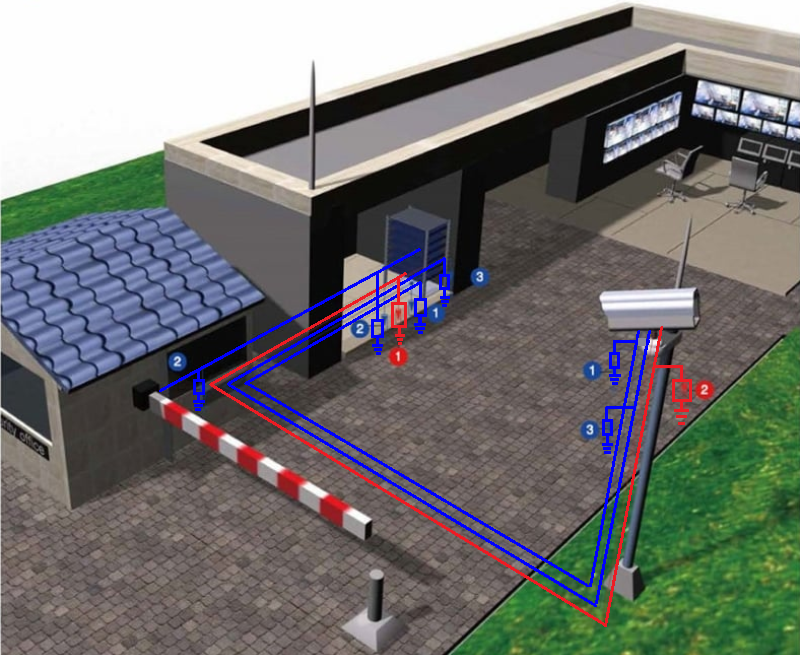

Hình ảnh: mô hình lắp đặt chống sét Camera
- Xây dựng hệ thống tiếp địa với trị số điện trở đất < 4Ω. Nếu đã đã tiếp địa hệ thống an toàn điện thì chúng ta đấu trực tiếp vào đó. Thông thường xây dựng mới
Dự toán kinh phí lắp đặt chống sét lan truyền Camera.
- Ví dụ: Xây dựng hệ thống chống sét lan truyền qua Camera IP trại giam của Bộ Công An tại Hà Nội với số lượng 8 Camera đơn lẻ & 1 phòng điều khiển trung tâm đặt tại VP của Quản Giáo. Trại tạm giam đã có hệ thống chống sét trực tiếp, chưa có hệ thống tiếp địa an toàn điện.
- Bảng kinh phí dự toán xây dựng hệ thống chống sét.
- Tại vị trí Camera IP đơn lẻ |
|
+ Thiết bị chống sét lan truyền qua đường dữ liệu DATA, nguồn POE. SPD-J45-48-POE | : 08 cái |
+ Cọc tiếp địa thép mạ đồng D16 dài 2.4m | : 08 cái |
+ Kẹp đồng tiếp địa, dạng kẹp trám | : 16 cái |
+ Cáp Cu/Pvc 1x6mm2. | : 80m |
- Tại phòng điều khiển trung tâm |
|
+ Thiết bị cắt lọc sét 1 pha 32A SRF132-TSG+TDS | : 01 tủ |
+ Thiết bị chống sét lan truyền qua đường dữ liệu DATA, nguồn POE. SPD/J45/48/POE | : 08 cái |
+ Bản đồng tiếp địa trung tâm 300x50x5mm | : 01 cái |
+ Cọc tiếp địa thép mạ đồng D16 dài 2.4m | : 04 cái |
+ Kẹp đồng tiếp địa, dạng kẹp trám | : 08 cái |
+ Cáp đồng trần M50, dùng để nối các cọc lại với nhau | : 25m |
+ Cáp đồng Cu/Pvc 1x25mm2. | : 10m |
+ Hợp chất giảm ổn định điện trở đất 11.5kg/bao | : 03 bao |
+ Vật tư phụ cho quá trình thi công | : 01 lô |
+ Nhân công lắp đặt vật tư, thiết bị | : 01 ht |
Kết luận: Với đầu bài như trên dự toán kinh phí lắp đặt hệ thống chống sét cho Camera là: 45.000.000 vnđ/ht.
Thông tin liên hệ.
Quý khách hàng có nhu cầu khảo sát tư vấn thiết kế, tư vấn lắp đặt hệ thống chống sét cho Camera vui lòng liên hệ Mobile: 0944249191. Tel: 02466528821.
Chúng tôi mong muốn đem lại giải pháp hiệu quả hợp lý với chi phí đầu tư.
Hãy gọi gay cho chúng tôi. Trân trọng cám ơn !
